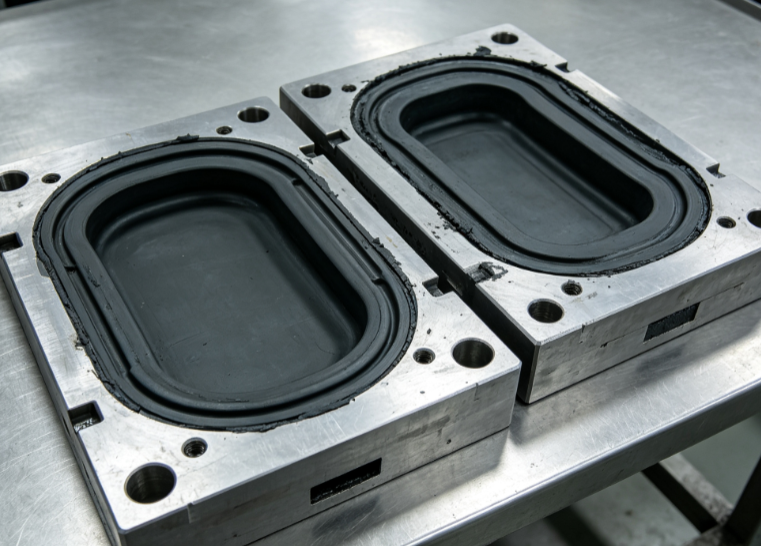

橡膠模壓成型依靠過量填膠保障型腔充分壓實，多余膠料需要通過溢料槽有序排出，以此穩定模內壓力、控制飛邊厚度、規避缺料與氣泡缺陷。溢料槽俗稱溢膠槽、余料槽，尺寸并非統一規格，需要結合產品大小、橡膠硬度、模壓結構（開放式模、封閉式加料模、撕邊模）、后道去飛邊工藝匹配設計。槽體寬度、深度、型腔安全距離、截面形態任意一項失衡，都會出現溢料過快導致型腔壓力不足、溢料不暢造成厚飛邊、產品尺寸波動等批量問題。本文梳理通用匹配規范，區分常規模與精密撕邊模，形成可直接用于模具設計的執行標準。

一、溢料槽基礎結構參數通用基準

溢料槽包含過渡封料帶（型腔邊緣至溢料槽起始邊線距離）、溢料槽主體截面、外接導流通道三部分，所有尺寸單位統一為 mm。常規通用模壓模具（普通墊片、減震膠件、通用密封圈，非精密手撕飛邊結構），過渡封料帶距離型腔外壁 1.0～3.0；小型精密橡膠件、多腔小產品封料帶優先取 1.0～1.5，大件橡膠制品放寬至 2.0～3.0。溢料槽主體推薦矩形或底部 R 圓角結構，直角槽容易積存硫化余膠，造成模具長期污染難以清理。常規溢料槽寬度 3～6，深度 0.8～1.5；小型薄壁精密產品選用寬度 3～4、深度 0.8～1.0；中型實體橡膠件采用寬度 4～6、深度 1.0～1.5；大尺寸厚壁橡膠件可加寬至 6～8、深度 1.5～2.0。導流通道需貫通至模具外側，禁止設計封閉式盲槽，余膠持續堆積會不斷抬升模板，持續增厚產品飛邊。

二、按橡膠硬度匹配溢料槽規格

橡膠流動性直接決定溢料速度，軟質膠料極易向外竄料，溢料槽不宜過大；高硬度膠料流動性差，需要更大容納空間保證多余膠料順利排出。邵氏 A40～60 低硬度軟膠（硅膠、軟 EPDM），溢料槽寬度 3～4，深度 0.8～1.0，封料帶 1.0～1.5，避免膠料過早大量流失，型腔壓力不足引發疏松缺料。邵氏 A60～80 中硬度通用膠（NBR、普通 EPDM，應用最廣泛），采用基準規格，寬度 4～5，深度 1.0～1.2，封料帶 1.2～2.0，適配絕大多數模壓密封圈、膠墊。邵氏 A80～95 高硬度硬質橡膠、玻纖填充膠、氟橡膠，流動性差，溢料槽寬度 5～6，深度 1.2～1.5，封料帶控制在 1.5～2.5，適度增大槽容積，防止模內憋壓產生氣泡、分層缺陷。

三、普通模與撕邊式模具溢料槽差異化標準

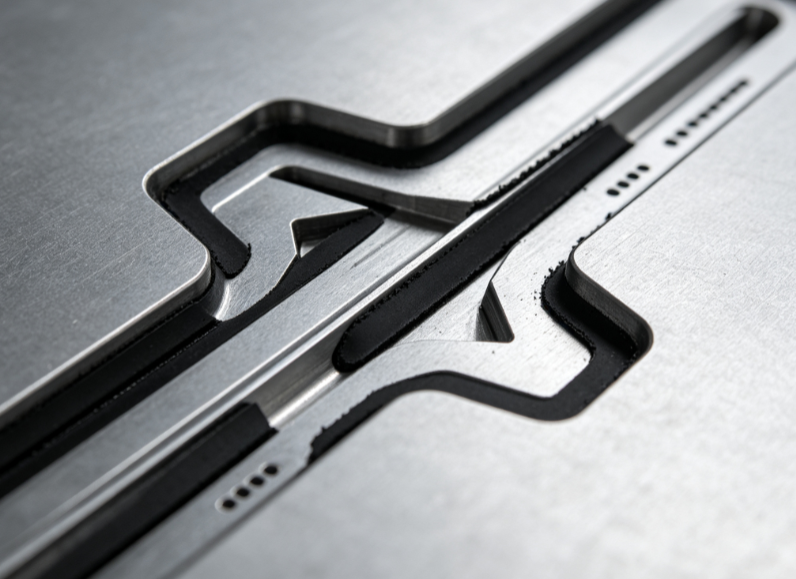

市場兩類主流模具結構，溢料槽設計邏輯完全區分，不可混用參數。第一類普通模壓模具，依靠冷凍修邊、砂輪打磨去除飛邊，重點保證溢料容納量，飛邊厚度控制在 0.08～0.15，溢料槽和型腔之間無獨立撕邊刀口，封料帶平面保持平整連續。第二類精密撕邊模具，產品要求手撕去除飛邊，型腔外側先加工 V 型撕邊刀口，刀口寬度 0.5～0.8，刀口深度 0.05～0.08，撕邊刀口外側再預留 0.5～1.5 距離布置溢料槽；溢料槽尺寸不宜過大，寬度 3～4、深度 0.8～1.0。若溢料槽直接連通撕邊刀口，膠料會快速沖過刀口，飛邊無法形成整齊斷裂線，出現撕邊殘缺、毛刺粘連不良。多腔陣列小型精密模具，優先采用連通式環形溢料槽，保證各個型腔溢料條件一致，防止不同模腔產品飛邊厚薄不均。

四、產品壁厚與型腔體積對溢料槽的修正原則

薄壁橡膠件（壁厚≤1.5）膠料填充路徑短，填膠余量少，溢料槽取偏小規格，深度不超過 1.0，同時增加排氣槽輔助排出空氣；厚壁實體橡膠件（壁厚＞3.0）硫化過程內部持續排氣，填膠余量更大，溢料槽容積同步放大。溢料槽總有效容積建議控制在單腔橡膠體積 7%～14%，低于下限則余膠容納不足，高于上限容易發生跑料失壓。當產品存在筋條、窄槽等細小結構時，在結構遠端對應的分型面局部增設小段溢料槽，優先排出末端困氣與多余膠料，減少熔接痕與氣泡。溢料槽分段布置時，每段槽體之間預留承壓封料平臺，防止大面積分型面失去支撐，合模受力變形。

五、溢料槽配套排氣與模具承壓面協同要求

溢料槽不能替代排氣槽功能，排氣槽獨立開設在型腔末端，深度嚴格控制 0.02～0.05，寬度 2～4，排氣槽末端接入溢料槽。分型面有效承壓區域?qū)挾刃枰Ａ?8～15mm，不可為布置溢料槽過度削減承壓面，承壓面積不足會導致模板彎曲、長期合模精度下降。溢料槽轉角全部加工 R2 以上圓角，消除死角避免焦膠殘留；模具量產使用后，溢料槽邊角焦膠需要定期清理，溝槽容積發生變化會持續改變溢料效果。試模階段優先按偏小尺寸加工溢料槽，若持續出現厚飛邊、缺料，再逐步加深加寬，一次性加工過大無法修復。

總結

橡膠模壓溢料槽尺寸匹配核心是平衡型腔保壓能力與余膠容納能力，核心變量包含橡膠硬度、產品壁厚、模具結構類型以及后道去飛邊工藝。設計時先確定型腔外圍封料帶安全距離，結合膠料流動性選定溢料槽基礎寬深規格，區分普通模與撕邊模具結構做參數修正，同步搭配獨立排氣結構、保留足夠分型承壓面。軟膠縮小溢料槽容積，硬膠適度放大容積；精密撕邊模具必須在刀口與溢料槽之間設置隔離平面。遵循這套匹配標準，能夠穩定控制飛邊厚度，減少缺料、氣泡、尺寸偏差等成型缺陷，降低試模修模工作量，持續提升橡膠模壓制品量產良率。
