小型精密塑件普遍具有壁厚薄、尺寸公差嚴苛、外觀不允許澆口痕跡、量產穩定性要求高等特點，普通冷流道容易出現熔接痕、壓力損耗大、廢料多、成型周期偏長等問題。熱流道依靠持續加熱保持塑膠熔融狀態，省去流道凝料，適配多型腔小型精密模具，但受限于模具外形尺寸狹小，布局不能照搬中大模具方案，需要結合型腔排布、頂出結構、冷卻水路、模板厚度綜合規劃。

一、型腔排布形式匹配熱流道類型

小型精密模具型腔數量常見 1 腔、2 腔、4 腔、8 腔，空間緊湊優先選用一體式迷你熱流道系統。單腔產品直接采用單點針閥式或開放式熱咀居中布置，熱咀軸心與產品重心重合，減少填充不平衡與產品變形。兩腔對稱排布可選用 Y 型分流板布局，保證兩條熔體輸送路徑長度一致。四腔及八腔多采用 H 型對稱分流結構，嚴格控制各分流支路長度、轉角數量保持相同，避免熔體到達各個型腔時間不一致，引發重量波動、尺寸差異。狹小?？騼?nèi)盡量減少分流板體積，優先選擇薄型分流板，預留足夠空間布置冷卻水路與頂針，杜絕熱流道發熱區域與冷卻通道近距離干涉。對于微型薄壁零件，優先考慮側進膠迷你熱咀，規避產品正面澆口痕跡。

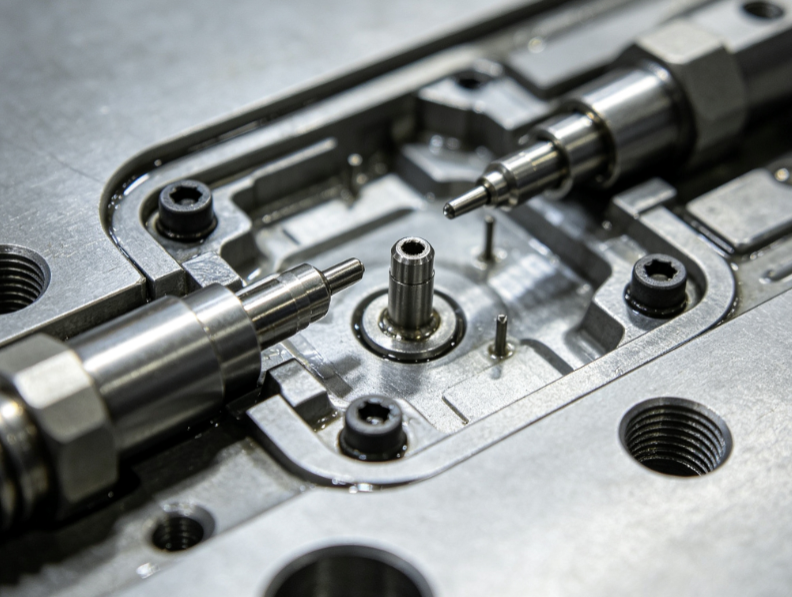

二、熱咀選型與位置布局要點

開放式迷你熱咀結構簡單、占用空間小，適合流動性較好的 PP、PE 等非外觀精密小件；針閥式熱咀依靠閥針機械切斷熔體，消除拉絲、流涎問題，廣泛應用 PC、PA + 玻纖、透明塑膠以及外觀面不允許澆口殘留的精密產品。小型模具模腔間距有限，不能選用外徑偏大的標準熱咀，選用窄間距微型熱咀，熱咀中心距盡量控制在工藝允許最小值。熱咀前端澆口位置避開產品壁厚突變、筋條根部、裝配關鍵尺寸區域，防止局部應力集中產生縮水、氣泡。同時熱咀頭部加熱區域遠離頂針、鑲件，持續高溫傳導會造成局部模溫偏高，塑件出現變形、光澤不均。熱咀軸向預留合理裝配間隙，避免受熱膨脹擠壓模板導致模具拉傷。

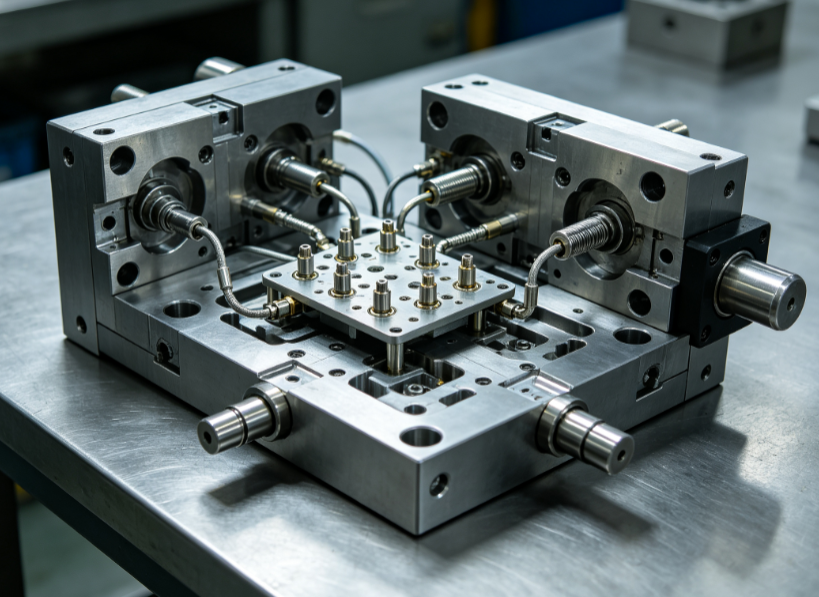

三、分流板布局與隔熱散熱設計

小型模具內部空間緊張，分流板以平面一體式結構為主，盡量減少多層疊加結構。流道內壁光滑過渡，轉角采用圓弧過渡，杜絕直角死角造成熔體滯留分解。分流板與模板之間必須設置隔熱墊塊、隔熱間隙，隔離熱量向模板傳導，防止模板受熱膨脹改變合模精度。分流板加熱圈貼合安裝，溫度分區獨立控溫，主流道區域、各支路設置獨立溫控點位，精準調節熔體溫度。布局規劃階段提前避讓導柱、回針、水路孔位，嚴禁在分流板區域鉆設運水孔。若模具尺寸極小無法布置大型分流板，可采用多頭連體式迷你熱流道，取消獨立分流板，進一步壓縮安裝空間。

四、與冷卻系統、頂出機構協同布局

小型精密塑件對模溫均勻性十分敏感，熱流道高溫區域與成型型腔冷卻水路保持安全距離，常規最小間距不低于 6mm，距離不足會造成水路換熱不穩定，局部模溫波動大。冷卻水路優先環繞型腔布置，遇熱流道結構適當調整水路走向，不隨意縮減水路直徑。頂針、扁頂、司筒等頂出構件規劃時避開熱咀投影區域，針閥式熱咀閥針運動路徑不能和頂出零件發生干涉。當澆口設置在內側深腔位置，需要協調熱咀長度與頂出行程，防止開模頂出時產品撞擊熱咀頭部。若空間沖突無法規避，可調整型腔排布方向或者選用縮短型定制熱咀。

五、溫控布線、裝配間隙與維護預留布局

布線通道集中規劃，將熱電偶線、加熱線纜集中從模具側面或背部引出，分散走線容易被模板擠壓破損。預留線纜避讓槽，合模、開模過程中不拉扯線路。模板加工預留熱流道拆裝通道，小型模具經常需要上機快速保養，布局時保證熱咀、分流板可以不整套拆卸模具就能單獨檢修。所有螺紋、定位止口預留熱膨脹余量，冷熱交替工況下，防止熱流道組件卡死在模板內部。

總結

小型精密模具熱流道布局核心在于在有限?？蚩臻g內實現熔體平衡填充，兼顧隔熱、冷卻、頂出三大結構互不干涉。布局前期先確定型腔對稱排布方案，匹配迷你型熱咀與緊湊型分流板結構，優化澆口位置規避產品缺陷，做好冷熱區域隔離，協調冷卻水路和頂出機構位置。同時兼顧溫控布線便利性與后期拆裝維護空間。合理的布局能夠充分發揮熱流道優勢，減少熔接痕、穩定產品尺寸精度，消除流道廢料，縮短成型周期，滿足小型精密塑件持續穩定量產需求。
