熱固性材料模壓成型過(guò)程中，樹(shù)脂持續(xù)高溫交聯(lián)、小分子揮發(fā)物析出，長(zhǎng)期循環(huán)生產(chǎn)后，型腔表面、排氣槽、分型面、溢料槽極易堆積積碳。積碳附著力強(qiáng)，會(huì)造成產(chǎn)品表面麻點(diǎn)、色差、粘模、排氣堵塞、飛邊異常，嚴(yán)重時(shí)劃傷型腔鏡面。熱固模具不能采用強(qiáng)腐蝕、粗暴打磨方式處理，標(biāo)準(zhǔn)化清潔維護(hù)流程既能有效清除積碳，又可保護(hù)模具表面粗糙度與配合精度，保障持續(xù)穩(wěn)定量產(chǎn)。

一、停機(jī)前準(zhǔn)備與模具安全預(yù)處理

啟動(dòng)積碳清潔作業(yè)前，規(guī)范停機(jī)流程，規(guī)避燙傷、模具磕碰風(fēng)險(xiǎn)。首先按工藝要求逐步降低模溫，待模具溫度降至 80℃以下再開(kāi)模，禁止高溫狀態(tài)直接拆解清理，高溫下清潔劑易快速揮發(fā)形成殘留，同時(shí)高溫模具存在燙傷隱患。關(guān)閉液壓、加熱控制系統(tǒng)，掛牌警示防止誤啟動(dòng)。清理模具表面多余料渣，使用銅鏟輕輕鏟除表層未固化料垢，嚴(yán)禁鋼鏟直接接觸型腔成型面，避免產(chǎn)生劃痕。觀察積碳分布位置，區(qū)分排氣槽重度積碳區(qū)、型腔外觀面輕度積碳區(qū)、導(dǎo)柱導(dǎo)向結(jié)構(gòu)區(qū)域，劃分不同清潔等級(jí)，制定差異化清理方案，防止全域統(tǒng)一處理造成外觀面損傷。同步檢查排氣槽是否被積碳封堵，記錄堵塞位置，作為本次清潔重點(diǎn)。

二、分型面、排氣槽積碳重點(diǎn)清理作業(yè)

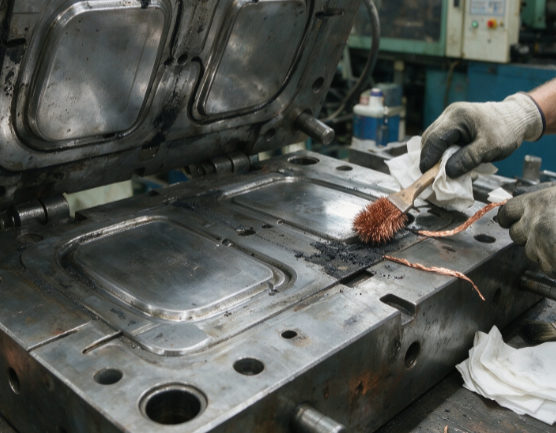

分型面與排氣槽是揮發(fā)物聚集位置，積碳硬度高、堆積速度快，優(yōu)先開(kāi)展清理。選用專用熱固模具積碳清洗劑，配合無(wú)紡布、銅刷進(jìn)行作業(yè)。將清洗劑浸潤(rùn)無(wú)紡布敷在積碳區(qū)域靜置充分滲透，軟化碳化層，再使用軟銅刷順著模具紋路輕柔刷洗；狹窄排氣槽采用細(xì)銅絲條深入疏通，徹底清除槽內(nèi)碳化沉積物。對(duì)于頑固積碳，禁止反復(fù)大力摩擦，可多次浸潤(rùn)藥劑分層剝離。清理完成后用干凈無(wú)紡布擦拭殘留藥液，藥劑殘留會(huì)在下一模成型時(shí)產(chǎn)生白霧、污染產(chǎn)品。清理過(guò)程中注意保護(hù)分型面密封邊線，避免過(guò)度打磨導(dǎo)致封料位塌陷，引發(fā)后續(xù)生產(chǎn)批量飛邊。

三、型腔成型面精細(xì)化積碳清除

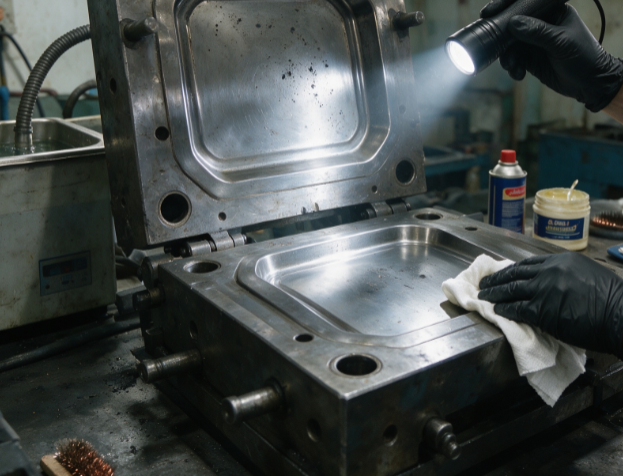

型腔外觀成型面粗糙度要求高，是維護(hù)管控難點(diǎn)，禁止使用硬質(zhì)工具打磨。輕度薄層積碳，采用浸潤(rùn)清洗劑的無(wú)塵布反復(fù)輕擦，依靠化學(xué)藥劑溶解碳化層。中度附著積碳，可使用超細(xì)金剛石研磨膏配合軟羊毛氈低速拋光處理，拋光方向保持一致，杜絕亂拋產(chǎn)生紋路。鏡面模具嚴(yán)禁使用鋼絲刷、普通砂紙。若存在點(diǎn)狀頑固積碳斑點(diǎn)，采用局部點(diǎn)敷藥劑方式靶向處理，不大面積涂抹清洗劑，減少藥劑對(duì)模具表層氮化層的侵蝕。清潔完畢后多次擦拭型腔，確認(rèn)無(wú)積碳斑點(diǎn)、無(wú)藥液殘留、無(wú)細(xì)微劃痕，保證產(chǎn)品外觀不受影響。

四、模具裝配前防護(hù)與防銹處理

全部清潔工序結(jié)束后，對(duì)導(dǎo)柱、導(dǎo)套、頂針、鑲件滑動(dòng)部位進(jìn)行清理，清除縫隙內(nèi)積碳粉塵，再涂抹適配高溫工況潤(rùn)滑脂，防止雜質(zhì)造成運(yùn)動(dòng)機(jī)構(gòu)拉傷、卡滯。確認(rèn)型腔、分型面完全干燥無(wú)殘留藥劑，根據(jù)生產(chǎn)計(jì)劃選擇防護(hù)方案：短期不停機(jī)量產(chǎn)，僅擦拭干凈即可合模預(yù)熱；長(zhǎng)期停機(jī)存放，均勻噴涂耐高溫模具防銹劑，隔離空氣避免氧化生銹。合模前再次檢查排氣槽保持通暢，不要將清潔碎屑遺留在模具內(nèi)部，防止合模壓傷型腔表面。

五、建立周期性預(yù)防維護(hù)標(biāo)準(zhǔn)，延緩積碳生成

被動(dòng)清潔無(wú)法根治積碳問(wèn)題，需要配套常態(tài)化預(yù)防機(jī)制拉長(zhǎng)維護(hù)周期。量產(chǎn)過(guò)程嚴(yán)格管控模壓溫度，避免長(zhǎng)時(shí)間超溫成型，減少樹(shù)脂過(guò)度分解產(chǎn)生揮發(fā)物；定時(shí)檢查排氣通暢性，每班簡(jiǎn)易清理排氣槽浮碳，避免薄層積碳持續(xù)累積硬化。優(yōu)化原料預(yù)熱、模壓保壓參數(shù)，降低小分子揮發(fā)量。根據(jù)產(chǎn)品材質(zhì)、生產(chǎn)節(jié)拍制定定期清潔計(jì)劃，區(qū)分每日簡(jiǎn)易維護(hù)、每周深度清潔、月度全面拆檢標(biāo)準(zhǔn)，形成維護(hù)臺(tái)賬，記錄積碳狀態(tài)、清潔方式與模具表面狀況，提前預(yù)判積碳惡化節(jié)點(diǎn)，減少突發(fā)品質(zhì)異常。

總結(jié)

模壓熱固模具積碳清潔維護(hù)遵循先預(yù)處理、分區(qū)清理、精細(xì)處理成型面、完工防護(hù)、事前預(yù)防的完整邏輯。排氣槽、分型面重點(diǎn)疏通除碳，型腔外觀面采用溫和方式精細(xì)化處理，杜絕硬質(zhì)工具損傷模具表面精度；清潔后的防銹、潤(rùn)滑、殘留管控，避免衍生出新問(wèn)題。單純依靠停機(jī)清理治標(biāo)不治本，搭配周期性預(yù)防性維護(hù)，穩(wěn)定成型溫度與排氣條件，能夠減緩積碳堆積速度。整套標(biāo)準(zhǔn)化流程兼顧清潔效果與模具防護(hù)，有效減少積碳引發(fā)的外觀不良、粘模、排氣失效問(wèn)題，降低模具拋光、修模頻次，提升模具使用壽命與產(chǎn)品良率。
