新能源汽車三電系統、充電槍、電池包、電機控制器等外殼件，既要滿足高等級防水防塵要求，又要具備穩定的高光外觀質量，是當前塑膠模具開發中的高難點之一。防水要求體現在產品結構、分型面、熔接痕、倒扣區域和裝配配合精度上；高光工藝則對模具型腔表面質量、進膠平衡、冷卻均勻性、成型參數穩定性提出嚴格要求。若模具結構只考慮防水而忽視高光，容易出現熔接痕、縮水、暗斑和局部發黃；若只追求鏡面高光而弱化密封結構，又可能導致裝配后漏水、耐壓測試失效。因此，新能源外殼模具必須從產品結構、模具設計、加工制造、試模驗證四個層面同步兼顧防水與高光要求。

一、產品結構前期評審：同步識別防水密封與高光風險

新能源外殼件在模具開發前，應先完成 DFM 結構評審，重點把防水密封區域和高光外觀區域分開管控。防水區域主要包括密封槽、止口位、裝配法蘭面、螺絲柱、卡扣、接插件接口和電池包邊框配合面；高光區域則包括外表面、裝飾面、可視面、LOGO 周邊和客戶要求的 A 級外觀面。

評審時首先確認密封槽結構是否合理，槽寬、槽深、圓角、拔模斜度需與密封圈截面匹配，避免裝配后壓縮量不均或密封圈翻邊。其次檢查高光外觀面是否存在厚壁不均、筋位過厚、螺絲柱正面投影等問題，這些位置容易在成型后出現縮水、暗痕和高光反光不一致。對于既有防水止口又有高光外觀的邊緣區域，要特別評估分型線位置，避免分型毛刺直接影響裝配密封，也不能讓分型線破壞外觀光順性。

產品結構階段還要同步確認拔模角度。高光外表面拔模角過小會導致脫模拉傷，影響鏡面效果；拔模角過大又可能造成局部壁厚變化，影響冷卻均勻性和外觀一致性。防水配合面則要控制止口間隙和脫模斜度，防止倒扣位置粘模、拖白或尺寸偏差，影響后續防水測試。

二、模具設計階段：密封結構、進膠系統與冷卻系統協同設計

模具設計是兼顧防水與高光工藝的核心環節。對于新能源外殼模具，不能只按普通外觀件思路設計，必須把 “密封精度” 和 “高光成型穩定性” 同時納入結構方案。

在分型面設計上，防水止口、法蘭面和密封槽區域應盡量采用整體鑲件或獨立模仁結構，減少拼縫對密封精度的影響。分型面需貼合嚴密，避免出現薄鐵、尖角和容易塌陷的位置，否則模具長期生產后會出現飛邊、批鋒，影響外殼裝配防水性能。高光外觀面的分型線應盡量隱藏在非可視區域，避免后續拋光、省模、修邊留下明顯痕跡。

進膠系統要平衡填充與外觀要求。新能源外殼通常面積大、流程長，進膠位置應避開密封槽和高要求高光面，優先選擇邊緣進膠、潛伏式進膠或熱流道閥式進膠，減少熔接痕、氣泡和局部過焦。對于高光面，應避免膠口正面對外觀造成沖擊痕、水花和剪切熱過高；對于防水區域，應保證填充末端壓力充足，防止密封槽位置缺料、縮痕和組織疏松。

冷卻系統設計直接影響高光質量和成型周期。高光模具要求冷卻均勻，否則產品表面會出現溫差導致的光澤不均、暗斑和局部變形。防水結構區域如果冷卻不良，容易出現局部收縮不均，影響密封槽尺寸精度和平面度。深腔、厚壁、螺絲柱、法蘭面附近應優先布置冷卻水路，水路距離型腔表面保持均勻，避免局部過熱或冷卻盲區。對于高光面，可考慮采用隨形水路、高導熱鑲件、鈹銅鑲件或局部冷卻優化，提高表面溫度均勻性。

排氣系統也不可忽視。新能源外殼在填充末端、密封槽拐角、卡扣附近、厚壁與薄壁交界處容易困氣，導致焦痕、氣泡、填充不足和表面啞斑。高光外觀面對困氣尤其敏感，模具需在熔接痕位置、填充末端、死角區域開設合理排氣槽，并結合分型面、鑲件縫隙和頂針位置輔助排氣。

三、模具加工與拋光管控：保證密封面精度與鏡面一致性

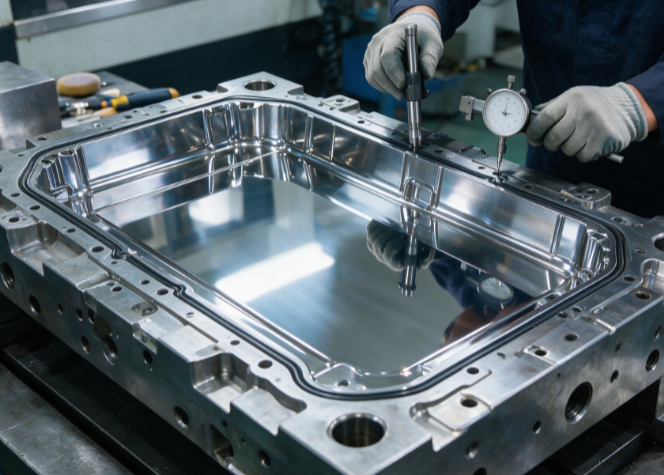

新能源外殼模具加工階段，重點是控制模仁尺寸、平面度、密封面光潔度和高光面均勻性。防水結構區域需要穩定的尺寸精度和配合精度，高光區域需要細膩、均勻、無劃痕、無局部過拋光的鏡面效果。

模仁、鑲件、密封槽、止口位和法蘭面加工后應進行嚴格檢測，確保平面度、垂直度、配合間隙和裝配公差符合要求。防水配合面不能有明顯刀紋、毛刺、塌角和磕碰傷，否則會影響外殼裝配后的密封性。高光面則要減少放電紋、焊補痕、砂紙痕、局部過拋和橘皮紋，這些缺陷在高光澤反光條件下會被明顯放大。

在拋光工藝上，高光區域應采用由粗到細的逐級拋光流程，避免跳目數造成局部劃痕。針對大面積高光外殼，要控制拋光方向、壓力和均勻度，防止出現陰陽面、波浪紋和反光不一致。對于密封槽、止口位等功能區域，不能過度拋光導致尺寸變化，應在保證表面質量的同時保留穩定的裝配尺寸。

模具鋼材和表面處理也需匹配產品要求。高光外殼可選擇高鏡面模具鋼、不銹鋼或耐腐蝕鋼料，避免長期生產后表面生銹、蝕紋和光澤下降。涉及防水密封圈、清潔劑、鹽霧或復雜環境要求時，還應考慮模具防銹、耐腐蝕和表面硬度提升，保證批量生產中外觀和尺寸穩定。

四、試模與量產驗證：同步確認防水性能、外觀質量和成型穩定性

試模階段不能只看產品能否成型，而要同步驗證高光外觀、防水結構尺寸、裝配配合和量產穩定性。首件確認應包含外觀檢查、尺寸檢測、裝配測試、密封槽配合、螺絲柱強度、卡扣配合、平面度、變形量和防水測試。

高光外觀檢查重點觀察產品表面是否存在熔接痕、縮痕、暗斑、氣泡、焦痕、水花、橘皮紋、劃痕和光澤不均。不同角度、不同光線下都應進行檢查，避免只在正面光線下合格而實際裝車后出現明顯外觀問題。對于新能源外殼，尤其要注意大平面區域、圓角周邊、進膠對面和筋位投影區域。

防水性能驗證應從模具試模階段開始關注，不能等到量產才發現問題。密封槽尺寸、止口高度、法蘭面平面度、螺絲柱位置和裝配后壓縮量都要進行檢測。必要時可通過模流分析預測收縮趨勢，提前修正模具尺寸，避免密封槽位置收縮過大導致防水失效。

試模過程中還要穩定成型參數。高光工藝對料溫、模溫、壓力、速度、保壓和冷卻時間都比較敏感，參數波動會直接影響外觀一致性。防水結構尺寸同樣受收縮率影響，因此要建立穩定的試模參數窗口，記錄合格批次的料溫、模溫、注射壓力、保壓壓力、冷卻時間和周期，為后續量產提供標準依據。

長期量產前還應進行模次驗證，檢查模具在連續生產后的密封面磨損、分型面塌陷、高光面狀態、排氣槽堵塞和頂出穩定性。對于新能源外殼模具，高光面維護、密封結構尺寸監控和易損件更換應納入預防性保養計劃，避免批量生產中出現外觀不良或防水性能下降。

總結

新能源外殼模具兼顧防水與高光工藝，核心是在一套模具中同時實現 “功能密封可靠” 和 “外觀質量穩定”。產品結構階段要提前識別防水區域與高光區域的沖突風險；模具設計階段要協同處理分型面、進膠、冷卻、排氣和鑲件結構；加工制造階段要保證密封面精度、配合尺寸和高光面均勻性；試模量產后要同步驗證防水測試、外觀反光、裝配尺寸和成型穩定性。只有把防水結構、高光外觀、材料收縮、冷卻均勻和模具壽命統一管控，才能滿足新能源外殼件在高等級防護、長期可靠性和高品質外觀方面的綜合要求。
