模具冷卻水路深孔加工直接影響模具成型溫度均勻性與使用壽命，深孔孔徑細、孔深長、模具鋼料剛性弱，鉆削過程極易出現孔壁彎曲、孔徑失圓、模板翹曲、局部凹陷等變形缺陷，一旦產生變形會造成后期漏水、冷卻不均、產品尺寸波動等連鎖質量問題。結合 TS16949 精密模具加工管控標準，從加工前準備、鉆削過程控制、完工后處理三個維度梳理標準化操作要點，嚴控深孔鉆削變形風險。

一、加工前期工件與工裝管控，從源頭降低變形基礎應力

模具模板原材料內部存在鍛造、熱處理殘留應力，是深孔加工變形的核心誘因，前期預處理與裝夾工裝不合理會放大應力釋放帶來的形變，需落實標準化管控動作。首先做好鋼材時效去應力處理，待加工模板完成粗銑六面后，必須進行低溫去應力回火，消除銑削加工產生的表層應力，回火后靜置冷卻至室溫再轉運深孔工序，禁止高溫工件直接上機鉆孔。其次把控工件裝夾方式，深孔鉆工作臺選用大面積等高支撐墊塊，墊塊分布貼合模板受力區域，避免單點支撐造成模板懸空受壓；壓板壓緊位置避開水路鉆孔區域，壓緊力均勻適中，不可單側大力夾持，防止模板局部擠壓變形，厚板模具增加輔助支撐頂塊，減少鉆削震動引發的微量形變。同時核對模板基準精度，加工前使用百分表校驗?zāi)０迤矫娑?、平行度，平面度超差工件退回銑工序重新精磨，基?zhǔn)偏差會導致鉆孔走刀偏移，形成彎曲孔道。最后清理工件內部雜質，型腔、螺絲孔內鐵屑、油污徹底吹掃干凈，避免墊料造成工件放置傾斜，保證鉆削全程工件受力穩定。

二、深孔鉆削工藝參數與刀具管控，抑制切削過程動態變形

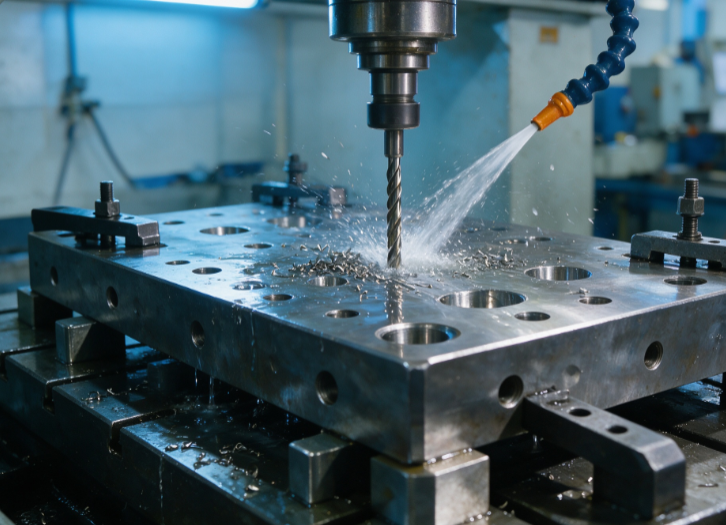

切削沖擊力、排屑不暢、刀具磨損都會持續拉扯孔壁、擠壓模板，動態加工控制是防止深孔水路變形的關鍵，需嚴格匹配刀具、轉速、進給與冷卻條件。第一，刀具選型與修磨標準化，深孔水路選用加長硬質合金內冷鉆頭，根據孔徑匹配對應刀桿，細長孔選用抗震刀桿降低切削震顫；鉆頭切削刃保持對稱，刃口無崩缺、無毛刺，導向帶打磨光滑，磨損超標刀具直接更換，鈍刀切削會加大切削阻力，拉扯孔壁造成彎曲變形。第二，分段調整切削參數，超長深孔采用分層遞進鉆削，不一次性鉆通工件，每鉆進固定深度后退刀排屑，淺孔段選用中高轉速、低進給，深孔段降低轉速、小幅下調進給量，減小單次切削抗力；嚴禁盲目提高進給速度追求加工效率，過大進給會產生劇烈擠壓變形。第三，高壓內冷冷卻持續供給，加工全程保證高壓切削液對準鉆頭切削區域，充足冷卻液既能帶走切削熱量，減少鋼材熱脹冷縮形變，又能順暢排出鐵屑，鐵屑卡在孔內會刮擦孔壁、頂偏鉆頭，造成孔道偏移；定期檢查冷卻管路壓力，壓力不足及時檢修增壓設備。第四，控制鉆削走刀路徑，同一模板多條深孔水路遵循對稱加工原則，左右、前后交替鉆孔，避免單側連續鉆削集中釋放應力，導致模板單邊翹曲；相鄰水路間隔加工，減少局部持續受熱受力帶來的形變累積。

三、加工后去應力與檢測矯正，消除殘余加工變形

深孔鉆削完成后工件內部留存大量切削應力，若直接流轉下道工序，后續磨床、拋光加工會持續釋放應力引發二次變形，完工后處理流程不可省略。首先進行自然時效靜置，鉆孔完成的模板卸下工裝后平放于平整墊板，靜置足夠時長釋放切削應力，禁止堆疊重壓、豎直放置，防止自重造成不可逆彎曲。其次開展低溫去應力補處理，針對長度超過 300mm 的超長水路模板，靜置后再次低溫回火，消除鉆孔產生的集中應力，大幅降低后續工序變形概率。

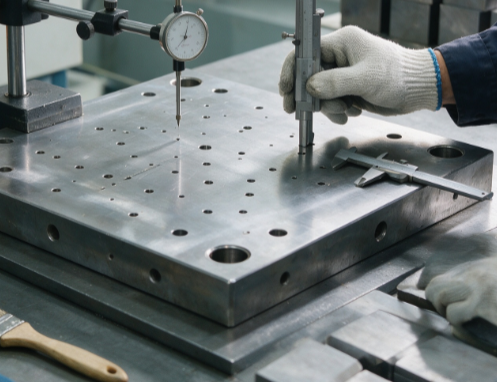

隨后開展全尺寸形變檢測，使用深度尺、百分表、內徑規逐一檢測水路孔徑、直線度、模板平面度，孔道彎曲、孔徑失圓超差工件標記隔離，通過研磨、擴孔進行矯正；平面度超差模板送至磨床微量精磨修復，矯正完成后復檢合格方可流轉。最后規范轉運防護，檢測合格模板轉運過程平鋪放置，避免吊裝、搬運磕碰造成模板受力變形，轉運墊板保持平整無凸起異物，成套模具模板分區擺放，不堆疊重物擠壓。

總結

模具深孔水路鉆削變形是原材料應力、裝夾受力、切削動態抗力、加工后殘余應力多重因素疊加形成的缺陷，防控核心遵循 “前置控應力、過程控切削、后置消殘余” 的完整邏輯。前期通過時效處理、合理工裝裝夾消除基礎形變隱患，加工階段匹配抗震刀具、分層切削、高壓冷卻、對稱走刀減少動態擠壓與震動變形，完工后借助時效回火、尺寸檢測、規范轉運規避二次變形。整套操作流程貼合精密汽車模具加工質量要求，長期落地執行可穩定控制水路孔道直線度、模板平面度，從加工源頭杜絕因水路變形引發的模具漏水、冷卻不均、產品批量不良等問題，降低模具返修成本，提升模具使用壽命與量產穩定性。
