家電高光面板多用于冰箱、電視、洗衣機、空調外觀殼體，產品鏡面無劃痕、無熔接痕、無縮痕、無橘皮缺陷，對模具鋼材、拋光工藝、澆注系統、冷卻排氣、成型防護均有嚴苛要求，開發全流程統一標準化細則，規避外觀不良、批量返工問題，穩定鏡面外觀量產效果。

一、前期產品與模具方案評審細則

模具開料前完成多維度方案復核，從產品結構源頭消除高光外觀隱患。產品壁厚均勻度控制在 ±0.1mm，壁厚差值超過 0.3mm 區域增設加厚過渡筋，杜絕表面縮水凹陷；產品內側卡扣、立柱避開正面可視高光區域，若結構無法避讓，采用隧道式抽芯設計，消除正面熔接線。外觀面不允許設置頂針、澆口，頂出機構全部布置在產品非可視背面。

澆注系統優先選用熱流道針閥進膠，杜絕冷料、澆口痕跡；分型面避開產品高光可視面，選用弧形或內藏式封膠結構，防止飛邊劃傷鏡面。同步核算模腔投影面積、注塑機鎖模力，匹配高光專用低速高壓成型設備，預留模溫機、高光急冷急熱設備安裝空間，方案評審記錄結構、進膠、溫控、排氣四項整改點，全部確認后啟動模具加工。

二、模具鋼材選型與熱處理加工細則

高光鏡面型腔必須選用高拋光耐腐蝕不銹鋼，鋼材等級按產量分級執行。年產量十萬件以內選用 718H 預硬鋼，適合中小型家電面板；年產量十萬至五十萬件選用 S136 預硬不銹鋼；五十萬件以上長期量產、淺色白色高光面板統一采用 STAVAX S136H。鋼材出廠附帶材質報告，杜絕雜質、砂眼、裂紋板材投入加工。

熱處理統一執行淬火回火處理，S136 系列硬度控制 48 至 52HRC，熱處理完成充分去應力，消除鋼材內部應力導致的后期鏡面變形。型腔、型芯單獨精加工，模板選用 P20 或 S50C 預硬板材，模架選用標準加厚模架，提升合模剛性，高壓注射下避免模腔錯位產生發絲劃痕。所有型腔鑲件一體成型，減少拼接縫隙，縫隙極易藏污產生鏡面黑點。

三、澆注系統熱流道與澆口開發細則

高光面板禁止采用側澆口、潛水澆口，可視區域不留任何進膠痕跡。大面積面板采用多點針閥式熱流道，時序分層進膠，平衡熔體流速，降低熔接痕強度；小型家電面板采用單點中心針閥熱嘴，熱嘴頭部與型腔零間隙貼合，無溢料、無拉絲。

熱流道歧管全域圓弧過渡，無死角、無臺階，內壁鏡面拋光，防止塑料滯留碳化形成黑點；流道分區獨立控溫，溫差控制 ±1℃，避免局部高溫分解原料。熱嘴尺寸匹配面板壁厚，進膠直徑根據產品長寬調整，大尺寸面板加寬熱嘴口徑，降低注射剪切應力，防止產品表面出現霧化、銀紋。冷料井設置在非可視區域，截留低溫冷料，杜絕冷料沖入高光型腔。

四、型腔拋光、封膠與排氣開發細則

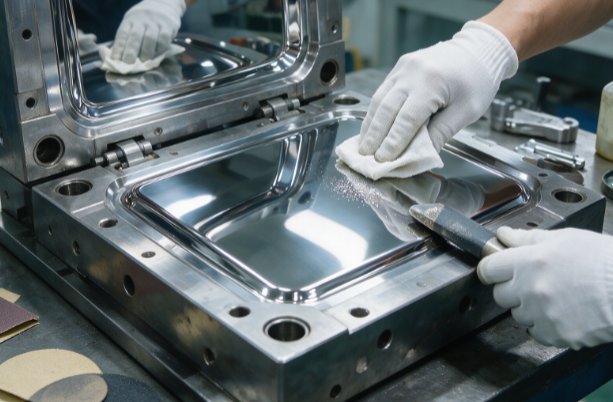

拋光是高光鏡面核心工序，分多道工序逐級打磨，禁止跳級加工。粗加工后依次使用 400#、800#、1200#、1500#、2000# 砂紙水磨，砂紙打磨完成鉆石膏拋光，最終鏡面粗糙度 Ra≤0.01μm，肉眼無任何紋路、劃痕。拋光全程無塵車間作業，使用專用不銹鋼打磨工具，避免硬質金屬顆粒劃傷型腔。

分型面、滑塊配合面研磨密封，配合間隙控制 0.003mm 以內，杜絕飛邊；產品四周封膠面加寬至 8 至 12mm，高壓注射不跑料。排氣槽分層開設，深度前端 0.008mm，后端 0.02mm，沿熔體流動末端、熔接痕位置布置，每間隔 150mm 增設一條排氣，快速排出空氣與分解煙氣，消除燒焦、霧面瑕疵。拋光完成后型腔做鈍化防銹處理，避免存放氧化產生銹點。

五、急冷急熱溫控與冷卻系統細則

家電高光面板標配高光蒸汽急冷急熱溫控系統，模具內部單獨加工水路，水路距離型腔表面 8 至 12mm，水路直徑 8 至 12mm，沿產品輪廓均勻環繞排布，轉角全部圓弧過渡，無直角死角。水路獨立分區，上下模、左右區域單獨控溫，保證鏡面升溫、降溫速度一致。

成型階段高溫蒸汽升溫至 120 至 160℃，熔體充模完成快速通入冷卻水降溫，大幅降低產品表面熔接痕、橘皮、縮痕。水路接口選用快速密封接頭，試壓 0.8MPa 無滲漏；水路內壁拋光，長期使用不結水垢，避免局部冷熱不均造成鏡面明暗色差。普通水冷模具僅適用于黑色低要求高光件，白色、透明、淺色面板強制配套蒸汽溫控系統。

六、頂出、導向與模具防護細則

所有頂針、司筒、扁頂全部布置在產品背面非高光區域，頂針端面拋光，與型芯配合間隙收緊，防止溢料產生頂針印。長尺寸面板增設平衡頂出機構，多點同步頂出，避免產品頂出扭曲劃傷鏡面。導柱、導套選用耐磨高硬度標準件，增加防塵槽，生產粉塵不會進入配合間隙刮花型腔。

模具配套完整防護配件，停機時型腔覆蓋防塵保護膜，配備專用防銹油；模具轉運、試模使用軟質塑料墊片，禁止金屬工具直接觸碰鏡面。滑塊、抽芯滑動面增加耐磨片，定期潤滑，潤滑油脂選用無硅高光專用潤滑脂，避免油脂揮發污染鏡面形成油斑。

七、試模驗收與交付標準細則

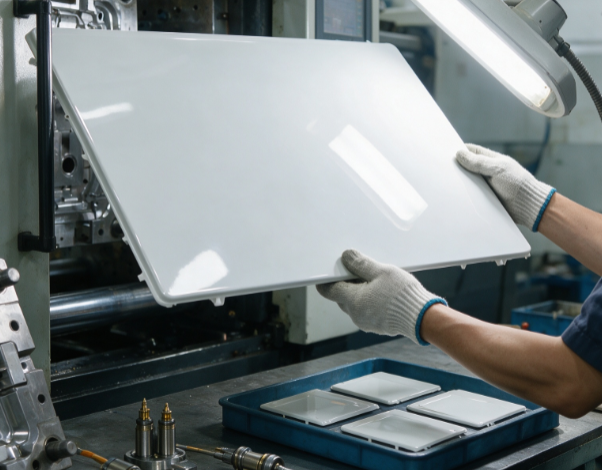

模具加工拋光完成分三次試模驗收，首模核對填充、排氣、冷卻結構，二模調整熱流道時序、溫控參數，終模連續產出 30 件合格面板做外觀全檢。合格產品標準：鏡面無劃痕、無熔接痕、無縮痕、無黑點、無橘皮、無銀絲，燈光側視無明暗色差，澆口痕跡隱藏于非可視面。

交付資料包含模具總裝圖、型腔加工圖紙、鋼材質保報告、拋光驗收記錄、熱流道參數手冊、水路布局圖；同步提供高光成型標準工藝參數，包含蒸汽溫度、注射速度、保壓壓力、冷卻時長。模具質保周期按量產模次約定，拋光鏡面出現非人為磨損、漏水、熱流道溫控失效提供免費維修翻新。

總結

家電高光面板模具開發圍繞鏡面外觀零缺陷核心目標，從前期方案規避結構瑕疵，匹配高等級耐腐蝕拋光鋼材保障基礎鏡面條件，采用針閥式時序熱流道消除澆口與熔接痕缺陷，多級無塵拋光實現超高光潔度，急冷急熱水路系統改善成型表面質感，配套隔離式頂出與防塵防護維持鏡面長期完好，標準化試模驗收鎖定量產品質。整套細則覆蓋設計、加工、拋光、溫控、試模全環節，可有效解決白色、彩色、透明高光家電殼體各類外觀不良，保障大批量穩定產出鏡面平整、質感均勻的家電裝飾面板。
