注塑車間傳統換模模式依靠行車人工吊裝、手動拆裝壓板、水路油管分步拆卸，單套模具換模時長普遍超過 60 分鐘，設備待機損耗大、人力勞動強度高，還存在吊裝磕碰、水管漏液、定位偏移等安全與品質隱患?？焖贀Q模工裝以 SMED 快速換模理論為核心，通過標準化定位、快拆管路、同步工裝、輔助承載機構配套設計，壓縮模具拆裝、對接、調試全流程耗時，適配中小型、中大尺寸注塑模具通用切換，兼顧安全性、通用性與車間現場落地實用性，整套配套工裝可將單次換模時間壓縮至 15 分鐘以內。

一、模具定位承載工裝設計

標準化模具托板通用底座

統一車間全部模具底板安裝尺寸，配套一體式鑄鐵承載托板，托板表面加工 T 型通槽，兼容不同長寬模具壓板固定；托板底部加裝定位銷套，注塑機定動模板預留對應定位銷，模具推入后自動對位，省去人工校正四邊平行度，消除換模后產品飛邊、壁厚不均問題。托板內置耐磨墊板，長期吊裝不刮傷注塑機模板平面。

移動式模具轉運臺車配套

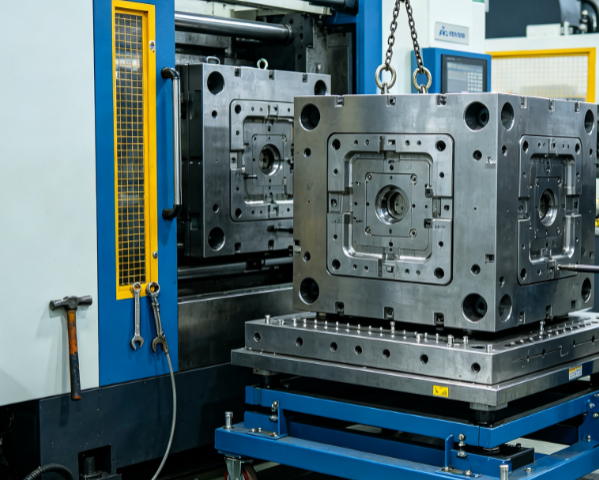

設計雙層承重轉運臺車，適配 300kg-3 噸區間模具，臺車兩側加裝液壓升降托輥，高度可與注塑機模板齊平，無需行車懸空吊裝；臺車配備自鎖滾輪與側向限位擋板，轉運過程模具無滑動偏移，狹小車間通道可靈活轉向，替代高空吊裝作業，降低模具磕碰、掉落安全風險。

側部輔助支撐緩沖機構

針對大重量衛浴、滾塑類厚壁模具，臺車與注塑機對接位置加裝可伸縮緩沖支撐臂，模具推入時分擔自重，避免單頭受力導致托板變形；支撐臂表層包覆聚氨酯緩沖墊，防止模具分型面、型腔鏡面劃傷。

二、水電氣快拆對接工裝設計

冷卻水快速接頭集成模組

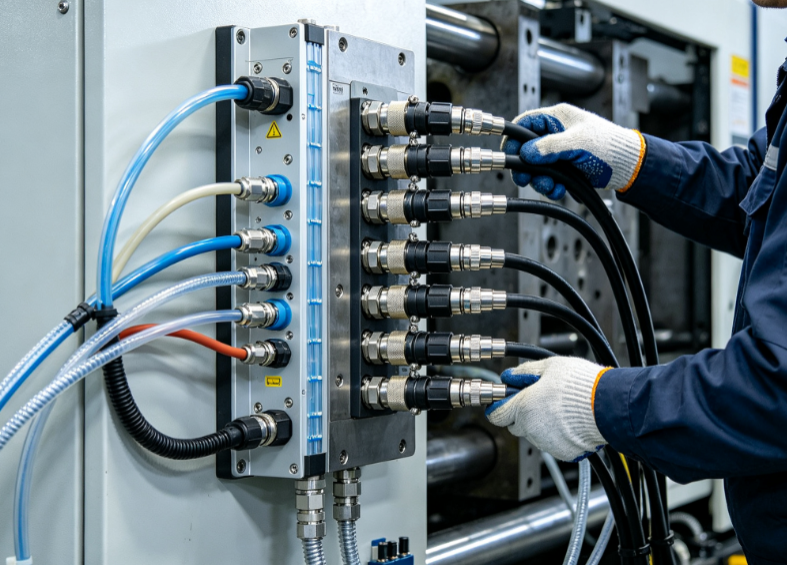

摒棄傳統單根水管逐一拆裝模式，設計集成式水路集水排，模具側統一安裝公頭集成板，注塑機側固定母頭集成排，單推即可完成全部水路同步對接；接頭內置自動密封單向閥，拆分時自動鎖水，杜絕水管滴水、地面積水打滑，省去放水、纏生料帶步驟。接頭耐溫 0-120℃，適配冷熱模溫機循環水路。

液壓、氣動同步快插組件

模具抽芯、頂出油缸油路采用多路集成快插接頭，氣路配快速自鎖接頭，所有管路統一收納在側邊集成線槽，換模時僅需斷開一處總集成接口，無需單獨拆卸每一根油管氣管；配套管路收納卷盤，換模后管路自動回收，避免管線拖拽擠壓破損。

加熱熱電偶集成插座工裝

模具電熱圈、感溫線統一集成航空插頭，模板側邊設置固定插座底座，一鍵插拔即可完成所有溫控線路對接，杜絕零散線材纏繞、接錯熱電偶導致模溫失控，減少換模后通電調試時間。

三、鎖模壓板快速緊固工裝設計

液壓自動夾緊壓板組件

淘汰傳統螺栓手動壓板，注塑機定、動模板兩側安裝多組液壓快速壓板，配套小型液壓泵站，一鍵同步夾緊或松開；壓板行程適配不同厚度托板，夾緊力均勻可控，避免人工鎖緊力度不一致造成模具移位、分型面漏膠。

輔助側邊簡易快壓塊備用工裝

針對小型試樣模具，配套手動偏心快壓塊作為備用工裝，無需扳手，旋轉偏心手柄即可完成壓緊，適合短周期小批量頻繁換模場景，與液壓壓板互為補充。

壓板限位防脫結構

所有快壓工裝增設限位擋塊，設備開合模過程壓板不會發生松脫滑動，設置壓力過載報警，夾緊力不足時自動提示，防止生產中模具松動產生飛邊、安全事故。

四、換模同步輔助配套工裝設計

模具預熱恒溫放置架

車間邊角配套恒溫預熱工裝架，待更換模具提前放置預熱，換模完成后無需長時間升溫等待，直接達到生產工藝溫度，省去升溫待機時長；預熱架分區控溫，適配 ABS、PP、尼龍等不同原料模具。

工具一體化收納推車

專屬換模工具車集成扳手、密封墊片、接頭備用件、清潔毛刷、銅鏟等全套輔材，分層分區固定擺放，換模全程無需往返倉庫取用配件；工具車同步放置漏水收集托盤，拆裝水路時承接殘水，保持機臺地面整潔。

模具分型輔助撐開工裝

厚壁、帶倒扣大型模具配套小型液壓撐開器，換模前快速撐開分型面，便于清理型腔、檢查排氣，無需人工撬動模具，避免型腔鏡面劃傷，縮短模具檢修清理耗時。

五、工裝通用化與安全防護配套設計

工裝尺寸通用適配標準

所有托板、轉運臺車、快插集成模組統一制定車間通用規格，新開發模具底板嚴格按照標準尺寸加工，老舊模具增設轉接墊板改造，實現工裝全車間通用，無需單獨定制專用配件，降低改造成本。

全套安全防護配套結構

轉運臺車配備手剎、防撞緩沖塊；水路接頭防噴濺護罩；液壓壓板外置安全光柵，換模操作時設備無法合模；工裝金屬邊角全部倒圓角處理，杜絕操作人員磕碰劃傷。

標識與定位標準化配套

每套工裝、模具集成接頭設置統一顏色標識，水路、油路、電路區分不同色系，防止接反；托板、臺車刻印模具型號定位線，模具擺放一步到位，降低新人操作失誤率。

總結

車間快速換模工裝配套設計圍繞轉運承載、管線對接、鎖模緊固、輔助預處理四大核心環節成套配套，通過集成式快拆結構、液壓自動夾緊、轉運升降臺車替代傳統人工拆裝模式，同步搭配預熱架、工具收納車、安全防護組件完善全流程配套。整套工裝方案兼顧新舊模具兼容改造，在縮短換模時長、降低設備待機損耗的同時，減少吊裝、管路拆裝帶來的安全隱患與模具損傷，長期落地可顯著提升注塑設備稼動率，降低人工操作強度，適配多品種、小批量頻繁換模的現代化生產車間。
