注塑塑件不同區域壁厚、結構、成型受力存在明顯差異，會產生各向、分段收縮不一致的現象，單純采用統一平均縮水率放大型腔尺寸，極易出現產品尺寸超差、平面凹陷、裝配錯位、邊角配合間隙異常等批量缺陷。想要精準抵消厚薄結構、筋位、長寬軸向帶來的縮水差值，不能只套用單一基礎縮水公式，需要結合材料特性、產品結構分層分級計算型腔補償量，搭配試模實測修正系數完成精準放縮，下面分模塊完整說明各類場景下的型腔補償計算方式。

一、基礎縮水率標準計算（均勻縮水基礎公式）

單方向標準型腔尺寸計算公式

型腔基準尺寸 = 產品圖紙名義尺寸 × (1 + 平均縮水率) + 精加工修正余量

公式簡寫：L 模 = L 件 × (1 + S 均) + Δ

L 模：模具型腔加工尺寸；L 件：產品設計尺寸；S 均：材料平均縮水率；Δ：后期拋光、配模微調余量，常規取 0.005~0.01mm。

材料基礎縮水取值參考

PE、PP 結晶料縮水 0.015~0.03；ABS、PC 非結晶料 0.004~0.008；玻纖增強塑料縮水大幅下降，0.001~0.003。

此計算僅適用于壁厚均勻、長寬厚度結構一致的簡單塑件，無法解決厚薄差帶來的縮水不均問題。

二、壁厚差異引發縮水差分級補償計算（核心不均補償算法）

縮水差值換算邏輯

塑件厚壁區域冷卻收縮量大，實際縮水率高于材料均值；薄壁區域收縮小，縮水率低于均值，兩者存在縮水差值 ΔS。

ΔS = S 厚 - S 薄

S 厚：厚壁段實際縮水率；S ?。罕”诙螌嶋H縮水率。

分段型腔補償尺寸公式

厚壁部位型腔尺寸：L 厚模 = L 件厚 × (1 + S 均 + ΔS/2)

薄壁部位型腔尺寸：L 薄模 = L 件薄 × (1 + S 均 - ΔS/2)

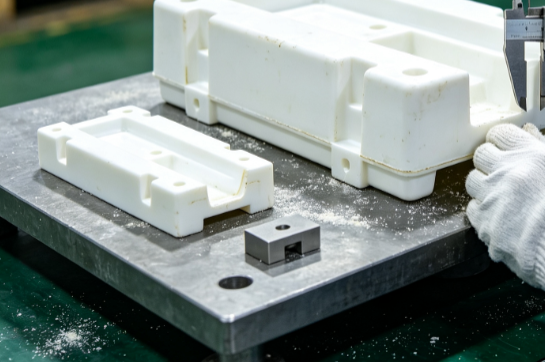

實測縮水差值獲取步驟

先制作簡易試模，加工標準試樣：厚壁 8mm、薄壁 2mm 同材質試樣，成型后分別測量收縮量，計算真實 S 厚、S 薄，代入公式分段放大型腔尺寸，抵消厚薄導致的縮水不均。

三、長寬厚各向異性縮水補償計算（異形塑件分軸計算）

各向縮水分離定義

X 軸長度方向、Y 軸寬度方向、Z 軸壁厚方向縮水率不一致，尤其長條、箱體類塑件，長度縮水大于寬度。

設 Sx = 長度縮水率，Sy = 寬度縮水率，Sz = 厚度縮水率。

三軸獨立型腔計算

長度型腔：X 模 = X 件 × (1 + Sx)

寬度型腔：Y 模 = Y 件 × (1 + Sy)

深度壁厚型腔：Z 模 = Z 件 × (1 + Sz)

筋位、凸臺局部疊加補償

筋條加厚位置，在對應軸向基礎尺寸上額外增加局部補償量：

筋位型腔尺寸 = 基礎型腔尺寸 × (1 + Sz) + 0.003~0.008mm，抵消筋位集中收縮造成的凹陷、尺寸偏小。

四、成型工藝修正補償系數計算（注射壓力 / 溫度修正）

工藝影響補償系數 K

高壓、高模溫會提升實際收縮量，引入工藝修正系數 K，K 取值 0.95~1.05。

最終型腔尺寸 = 理論補償尺寸 × K

高壓慢冷卻 K 取 1.03~1.05；低壓快速冷卻 K 取 0.95~0.98。

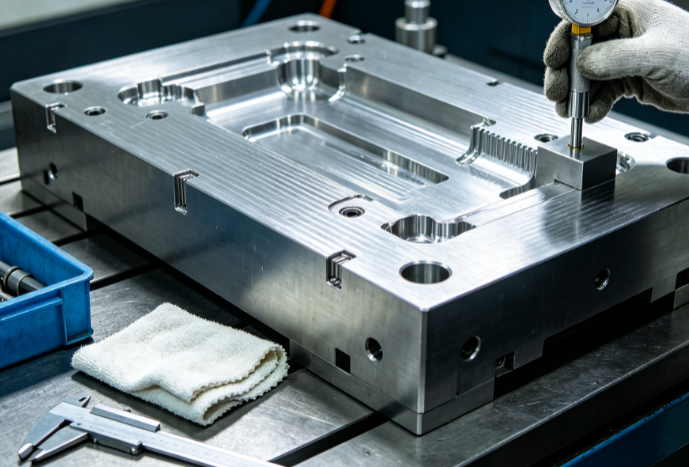

批量試模修正計算公式

試模實測產品尺寸 L 實，修正系數推導：

K 修正 = L 模理論 ÷ L 實

二次加工型腔修正尺寸 = 原理論型腔尺寸 × K 修正，一次性消除工藝帶來的縮水偏差。

五、裝配配合位微量補償計算（控制縮水不均導致的裝配間隙）

配合面單邊補償公式

間隙配合型腔：配合面型腔尺寸 = 圖紙尺寸 ×(1+S 均) + 單邊預留間隙 0.02~0.05mm

過盈配合型腔：配合面型腔尺寸 = 圖紙尺寸 ×(1+S 均) - 單邊壓縮量 0.01~0.03mm

大面積平面縮水防凹陷補償

平板類厚薄不均塑件，中心厚四周薄，型腔做拱形預補償，拱高根據壁厚差值確定，壁厚差每增加 1mm，拱高增加 0.01~0.02mm，抵消中心區域集中收縮形成的凹痕。

總結

處理塑件縮水不均的型腔補償，要遵循由基礎到局部、由理論到實測的計算邏輯，先通過基礎縮水公式算出基準型腔尺寸，再依據壁厚差異分段調整補償量，針對長寬深三軸拆分各向縮水率單獨計算，結合生產工藝引入修正系數縮小理論與實際成型的誤差，最后對筋位、裝配配合面、大平面做局部微調補償。整套計算方法可有效平衡不同結構區域收縮差異，大幅降低試模修模次數，穩定塑件尺寸精度與外觀品質。
