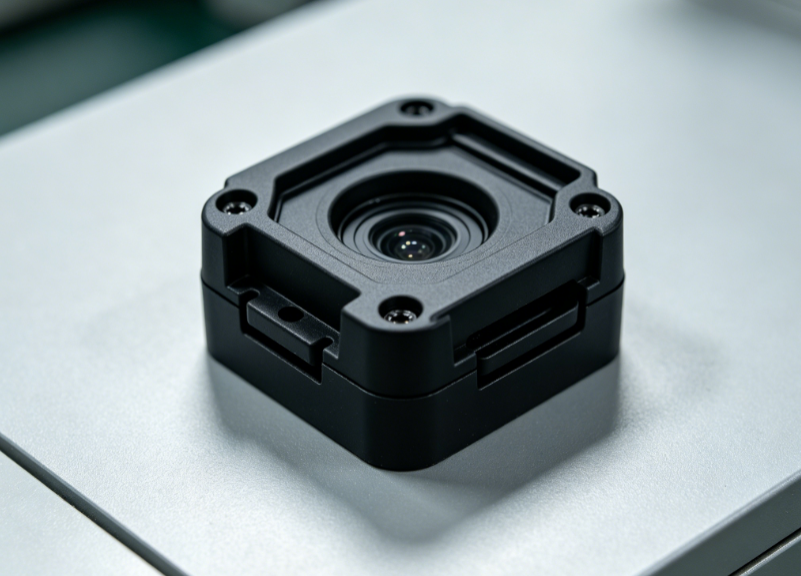

安防攝像頭外殼屬于精密塑膠結構件，兼顧外觀質感、裝配精度、防水防塵與戶外耐候性能，整體結構多為薄壁曲面造型，帶有鏡頭沉臺、防水卡槽、密集螺絲柱、卡扣倒扣等復雜結構，注塑成型難度較高，生產中易出現翹曲變形、熔接痕、縮水凹陷、頂白拉傷、尺寸偏差等不良問題，對模具設計與注塑工藝管控標準嚴苛。

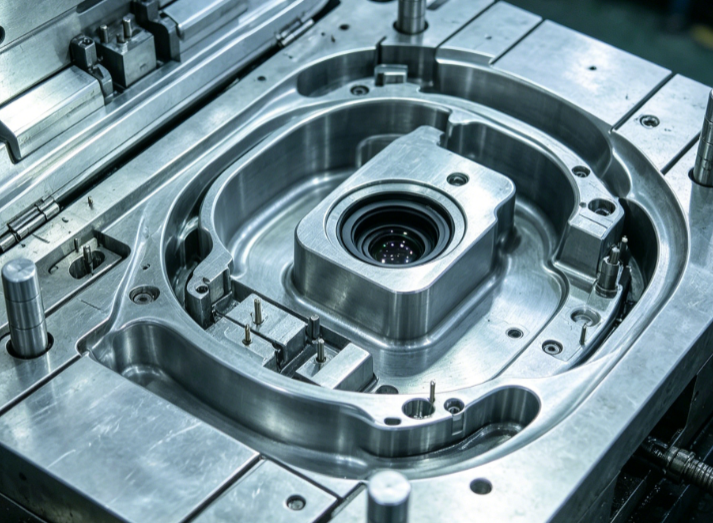

一、模具設計工藝要點

1. 分型與拔模設計

采用產品最大輪廓外觀分型，分型線完全避開可視區域，保證外殼外觀無夾線、無接刀痕跡。外觀光面拔模斜度不低于 1.5°，啞光蝕紋外觀面提升至 2°~3°，有效防止脫模拉傷發白。產品內側卡扣、倒扣結構配套斜頂、抽芯機構，杜絕強行脫模造成變形開裂。防水槽、密封裝配臺階統一做 R0.3 小圓角處理，減少應力集中，保障防水裝配精度與結構穩定性。

2. 澆注系統設計

小型室內攝像頭外殼采用隱蔽式細水口點澆口，澆口設置在裝配內側非外觀區域，修邊后無痕跡，保障外觀完整性。大尺寸戶外殼體采用平衡式熱流道結構，縮短熔料流程，有效改善大面積熔接痕、縮水、缺料問題。鏡頭透明蓋板適配扇形側進膠方式，平緩料流，避免產生氣泡、流紋缺陷。分流道采用梯形結構，加長冷料井截留低溫冷料，杜絕表面麻點、色差問題，多腔模具嚴格平衡分流道，保證各型腔填充均勻，防止偏膠變形。

3. 冷卻系統設計

冷卻均勻性是控制外殼翹曲變形的核心關鍵，適配產品 1.2-2.0mm 薄壁結構，模仁水路距離產品表面 10~15mm，薄壁區域加密水路排布。螺絲柱、鏡頭凸臺、加強筋等積熱集中位置，采用環繞隔水片專項冷卻。前后模設置獨立溫控系統，規避溫差導致的陰陽色、殼體變形問題。水路直徑統一 8-12mm，轉角圓弧過渡無死角，實現快速均勻散熱，熱流道熱嘴位置加裝冷卻環，防止?jié)部诜e碳、發黃變色。

4. 排氣與頂出系統

精準排氣可有效解決燒焦、氣紋、缺料問題，分型面沿產品輪廓分段開設 0.015-0.02mm 深度排氣槽。針對筋位、熔接交匯處、結構死角等困氣區域，增設專用排氣鑲件，深骨位末端預留溢料槽，徹底排出包裹空氣。頂出系統采用扁頂、頂針搭配司筒組合結構，螺絲柱位置全部使用司筒頂出，分散頂出力，避免頂白、頂塌。外觀可視區域嚴禁布置大尺寸頂針、頂塊，保證外殼表面平整無壓痕。

5. 模具鋼材配置

外觀型腔選用 S136H 鏡面不銹鋼，具備優良的防銹、拋光、耐蝕性能，可適配高光、啞光、磨砂等各類外觀紋理加工。模架采用 P20 或 50# 鋼材，型腔鑲件、滑塊、抽芯等運動受力結構選用 718H 硬料，保障長期量產穩定性，杜絕結構跑位。所有裝配配合位采用精磨精加工，尺寸公差控制在 ±0.03mm 以內，確保整機裝配間隙均勻、貼合緊密。

二、塑膠材料選用要點

室內常規安防攝像頭外殼選用 ABS 原料，該材料流動性佳、成型外觀細膩、性價比高，適配大批量標準化生產。戶外使用機型長期暴露在日曬、高低溫、潮濕環境中，需選用 ASA 或 PC/ABS 合金材料，具備優異的抗紫外線、抗老化、耐高低溫、防開裂性能。所有原料上機前必須徹底烘干，ABS 原料 80-85℃烘干 2-4 小時，PC/ABS 合金原料 90-110℃烘干除水汽，杜絕產品成型后出現銀絲、氣泡、開裂缺陷。

三、注塑成型工藝控制

1. 溫度控制

常規料筒溫度控制在 200-230℃，模具溫度維持 55-65℃，高光、高精度外觀件可適當提升模溫，優化表面流紋、熔接痕。溫度過高會導致塑膠材料分解，造成產品發黃、黑點；溫度過低則熔體流動性不足，易引發填充不足、短射、縮水凹陷問題，需重點管控機頭溫度，避免積碳產生不良品。

2. 壓力與速度控制

采用分段式射速成型工藝，進膠口區域低速填充，避免直沖燒焦；產品主體區域中速平穩填充；薄壁復雜區域適度提速，保障填充飽滿。保壓分為兩段控制，前段高壓補膠，改善產品縮水缺陷；后段低壓穩壓，釋放成型內應力，防止殼體翹曲變形，全程杜絕高壓高速直沖成型，避免披風、應力開裂等問題。

3. 冷卻與脫?？刂?/strong>

根據產品壁厚設置充足的冷卻時間，確保殼體完全定型，從根源減少脫模后翹曲、變形問題。開模全程平穩低速運行，經過倒扣、卡扣結構時減速緩沖，避免脫模拉傷、崩邊。采用機械手自動化平穩取件，禁止人工直接觸碰產品外觀面，防止產生指紋、劃傷，保障外觀品質。

四、常見缺陷與解決辦法

翹曲變形可通過優化水路布局、均衡前后模溫、降低保壓壓力、調整分段填充速度改善。熔接痕明顯需加大困氣區域排氣、適當升高模溫、微調注塑射速，補充溫度補償提升熔體融合效果。頂白、拉傷問題需加大拔模斜度、調整頂出結構平衡、拋光模具型腔、優化倒扣配合間隙?？s水凹陷可通過優化筋位結構、調整保壓參數、更改進膠位置、強化重點區域冷卻解決。

五、生產品質管控要點

生產首件需進行全尺寸、全外觀檢測，重點核查防水槽、裝配間隙、結構尺寸精度。量產過程中每 2 小時開展一次巡檢，排查外觀瑕疵、水口殘留、批鋒、變形等不良。全程穩定料溫、模溫、油溫參數，嚴禁隨意更改成型工藝參數。外觀件采用無塵車間生產，杜絕粉塵、黑點污染產品。定期對模具進行保養清潔，清理排氣槽、分型面、水路積垢，保證模具成型精度與穩定性。

整體安防攝像頭外殼注塑生產，以穩溫、穩壓、穩速、穩排氣為核心工藝原則，通過標準化模具結構設計與精準的注塑參數管控，有效降低產品不良率，保障成品外觀均勻、尺寸精準、結構牢固、防水性能達標，滿足安防設備長期使用的品質要求。
