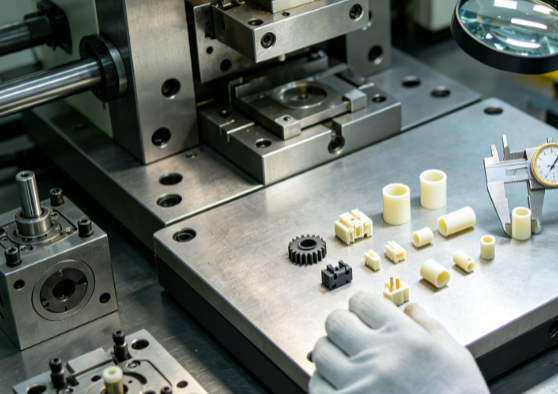

小型精密塑件多指尺寸公差 0.01mm 至 0.05mm、重量不足 5g、結構含細柱、薄筋、微型孔、精密配合卡扣的塑膠零件，廣泛應用于電子連接器、傳感器外殼、醫療器械配件、手表內部構件、微型齒輪等產品。這類產品對尺寸一致性、表面光潔度、變形量、批間差異要求嚴苛，普通簡易兩板模無法滿足成型精度，需根據產品結構、量產規模、精度等級匹配對應專用精密模具，下面分類型解析各類模具適用場景、結構優勢與適配小件特征。

一、精密兩板模，小批量簡易精密小件基礎選型

精密兩板模是小型精密件入門模具類型，結構僅分動模、定模兩大板體，去掉普通模具多余冗余板材，模板選用 S136、NAK80 等預硬鏡面鋼材，模胚采用標準化精密模架，導柱導套選用滾珠滑動導向結構，消除合模間隙帶來的尺寸偏差。澆口多采用點澆口、側小扁澆口，流道做小型輕量化設計，適配壁厚均勻、無倒扣、外形規則的小型精密外殼、墊片、絕緣隔離片。

該模具加工時模板平面度控制在 0.01mm 以內，分型面整體精磨，開合模重復定位誤差可穩定控制在 0.02mm 內，模具制造成本適中，調試簡單，適合月產量十萬以內、結構單一的微型精密件。局限在于無法自動斷澆口，部分產品需要人工去除料頭，不適合超高自動化生產線，帶有內側倒扣、深筋位的復雜小件無法使用。

二、細水口三板精密模，高外觀要求微型小件專用

三板細水口精密模在兩板?；A(chǔ)上增加水口推板，實現澆口自動分離，塑件表面無明顯澆口痕跡，是外觀型小型精密件主流模具類型。模芯模仁采用整體鑲拼結構，細小螺絲柱、微型孔單獨做鑲件，便于單件拋光與尺寸修正；導向系統配備四根滾珠導柱，配合定位銷二次精定位，杜絕多次開合模產生偏移。適配連接器端子膠殼、微型鏡頭裝飾圈、醫療微型密封墊圈等對外觀無痕跡、尺寸公差嚴格的產品。

相比普通三板模，小型精密款會縮小流道體積，減少冷料堆積影響填充，模仁硬度達到 HRC48 至 52，長期量產不易磨損變形，單模腔或 2 至 4 腔布局居多，保證每一模熔體填充壓力均勻。適合月產十萬至五十萬的中批量精密小件，缺點是模板層數多，模具厚度更大，需要搭配小型精密臥式注塑機，模具加工周期比兩板模長兩至三天。

三、熱流道精密微型模具，大批量超高精度小件首選

熱流道精密模具取消傳統冷流道，利用加熱噴嘴直接將熔體送入型腔，無澆口廢料，壓力損耗極小，填充均勻度遠高于冷流道模具，是大批量小型精密件核心適配模具。針對微型零件會選用微型針閥式熱嘴，噴嘴孔徑最小可做到 0.3mm，精準控制每一腔進料量，解決多腔小件各穴重量、尺寸離散問題。模仁采用高硬度耐腐蝕不銹鋼，冷卻水路采用微型隔水片、螺旋運水結構，快速均衡帶走厚筋、柱位熱量，降低產品收縮變形。

適配場景包含手機微型連接器、微型齒輪、傳感器塑膠基座、批量醫療器械微型配件，月產量五十萬以上，要求產品重量波動控制在 ±0.002g 以內。優勢為成型周期短、無廢料損耗、產品變形量小，長期量產尺寸穩定性強；不足是熱流道配件成本高，模具整體造價昂貴，對注塑機溫度、壓力控制精度要求高，適合長期穩定量產的成熟精密小件，研發打樣階段很少選用。

四、滑塊抽芯精密模，帶內外倒扣復雜小型精密件

部分小型精密件存在側孔、側卡扣、內外倒扣結構，需要滑塊抽芯精密模具。區別于普通粗加工滑塊模具，精密款滑塊采用耐磨鈹銅鑲件配合斜導柱，滑塊配合間隙控制在 0.005mm 至 0.01mm，避免合模溢料產生細小披鋒；細小微型倒扣單獨設計小型 T 型滑塊，滑塊加裝耐磨片與限位鎖緊塊，防止高壓保壓時滑塊后退造成產品尺寸偏差。模仁細小特征全部做鑲件拆分，方便磨損后單獨更換，無需整體更換模芯。

典型適配產品：微型插頭外殼、帶側卡扣精密端子、小型醫療器械卡扣零件、微型齒輪帶側孔構件。單腔、兩腔布局為主，過多型腔會導致滑塊同步度下降，尺寸精度失控。該模具兼顧倒扣成型與精密尺寸要求，調試難度高于普通三板模，日常生產需定期檢查滑塊間隙，及時加注高溫潤滑脂，防止磨損產生批差。

五、推板頂出精密模具，薄壁、深腔微型精密小件

小型薄壁深腔精密件，如微型套管、超薄密封筒、細長絕緣柱，采用普通頂針頂出易出現頂白、頂變形，需選用推板頂出精密模具。動模側設置整塊推板，產品整體均勻受力頂出，頂出力分散，不會損傷細小薄壁與微型筋位；模仁采用一體研磨成型，內外圓同心度控制在 0.008mm 以內，適合同軸度要求高的圓筒類精密小件。模具頂出導向使用小型精密導套，頂出行程同步無傾斜，避免產品單邊拉傷。

該模具分型面貼合緊密，配合小型點澆口進料，熔體平穩填充薄壁區域，有效降低翹曲、內應力缺陷，多用于壁厚 0.15mm 至 0.5mm 的微型管狀、套筒類精密塑件。缺點是模具內部結構緊湊，冷卻水路排布空間有限，深腔產品需搭配模溫機精準控溫，提升冷卻均勻性。

六、多鑲件組合精密模具，特征復雜、微型多孔小件

帶有密集細孔、多筋、多螺絲柱的復雜小型精密件，采用全鑲拼組合式精密模具，不使用整塊模仁。每一處微型孔、薄筋、細小柱位獨立制作鑲件，鑲件配合面全部鏡面研磨，采用過盈配合或定位銷鎖死，防止高壓熔體沖擊移位。鑲件選用高硬度鎢鋼、硬質合金材料，耐磨性能大幅提升，長期生產微型孔不會出現尺寸變大、毛邊增多問題。

適配電子精密基座、多通道傳感器塑膠底座、微型齒輪支架等特征密集小件。模具維修便利性極強，單一鑲件磨損可單獨替換，無需整套模仁返修，降低長期生產維護成本；但模具加工工序多，裝配難度高，對加工設備 CNC、鏡面 EDM 精度要求極高，前期制造成本偏高，適合結構復雜、精度要求嚴苛的小件長期量產。

七、模具選型匹配小型精密件核心判斷標準

產品精度公差 0.05mm 以內、月產量十萬以下、外觀無特殊要求，選用精密兩板模；公差 0.03mm 以內、外觀無澆口痕跡、中批量生產，選用三板細水口精密模；公差 0.01 至 0.02mm、月產五十萬以上、多腔同步量產，優先微型熱流道精密模；帶有側孔、內外倒扣復雜結構小件，搭配精密滑塊抽芯模；薄壁、深筒、同軸度要求高零件選用推板頂出模；多孔、多筋復雜結構微型件，采用全鑲件組合精密模具。

所有適配小型精密件的模具，統一要求精密滾珠導向、高硬度鏡面模鋼、微型冷卻水路、高精度模架，從模具硬件層面減少合模偏移、冷卻不均、局部磨損問題，保障微型小件批量尺寸、外觀穩定達標。
