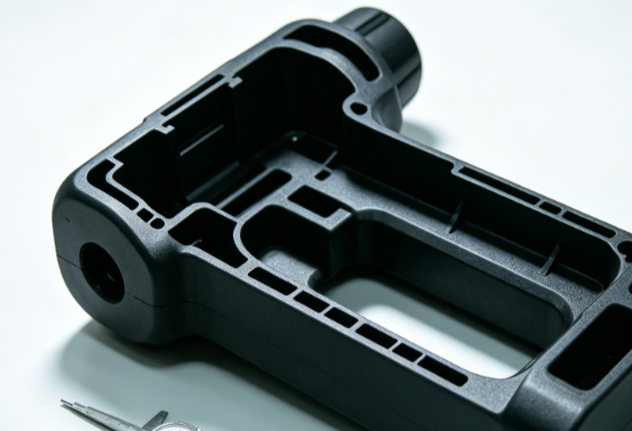

電鉆外殼常用玻纖增強 PA、ABS+PC 等工程塑料，注射壓力高、熔體帶玻纖磨損型腔，模具長期承受鎖模擠壓、熔體沖擊、開合模交變載荷，強度管控不到位易出現模仁變形、鑲件崩裂、模板彎曲、批量飛邊等不良，從鋼材選材、結構設計、加工熱處理、試模驗證、量產維護多維度落實管控。

一、模具鋼材與熱處理強度管控

模仁型芯選材區分產能，中小批量選用 NAK80、S136H 預硬鋼，硬度控制 HRC32-38；年產十萬模以上、玻纖含量 20% 以上產品采用 SKD61、H13 淬火鋼，熱處理后硬度 HRC48-52，兩次回火消除淬火應力，減少開裂風險。

模架統一選用 S50C 或加厚預硬板，杜絕薄料劣質模架；所有鋼材進廠核驗材質報告，模仁加工完成逐件檢測硬度，偏差超 2HRC 不得裝配。

玻纖料模具必須做氮化或 TD 覆層強化，提升表面抗壓耐磨能力，防止型腔長期受壓起皮凹陷，修復焊補后需二次回火再做表面處理。

二、型腔型芯結構強度設計管控

模仁預留充足實體厚度，小型電鉆外殼單邊厚度≥35mm，大尺寸機型≥45mm，緩解高壓注射帶來的膨脹變形，減少分型面飛邊。

卡扣、筋條、電池槽等尖角位置全部增加 R2-R5 圓角過渡，消除應力集中；細長型芯深度超 15mm 采用兩端固定，增設支撐柱，避免熔體沖擊彎曲偏移。

局部薄鋼區域拆分獨立鑲件，鑲件采用過盈壓入加螺絲雙重鎖緊，防止高壓下移位；模仁局部最小剩余鋼厚不低于 8mm，薄弱部位增加承壓塊分擔鎖模壓力。

三、模架、導向與頂出系統強度管控

A、B 板厚度基礎不低于 60mm，大型模具加厚至 80mm，型腔四周均勻布置直徑 25mm 以上支撐柱，間距 80-120mm，避免模板中間受壓拱起永久變形。

導柱導套選用 SUJ2 淬火軸承鋼，硬度 HRC58-62；長寬超 400mm 模具增設輔助導柱，抵消開合模側向扭力，防止單邊磨損間隙擴大。

直徑 2mm 以內細小頂針加裝襯套，深筋、倒扣位置改用扁頂、推塊替代細頂針；頂針板配備小導柱導向，頂出固定板、底板厚度≥25mm，防止頂出力集中造成板件變形、頂針折斷。

四、成型工藝匹配模具強度管控

鎖模力計算后預留 20% 安全余量，禁止長期滿負荷鎖模，壓力過高易造成模架疲勞開裂，壓力不足會脹開分型面加劇型腔磨損。

采用分段注射工藝，前期低速充模，型腔填充 90% 后降低保壓壓力至 80MPa 以內，減少模仁持續高壓擠壓；澆口避開直對細長型芯，降低熔體持續沖擊載荷。

水路距離型腔控制 12-18mm，孔距大于兩倍孔徑，防止開孔削弱模仁實體強度；均勻冷卻減少冷熱交替產生的熱應力，延緩鋼材微裂紋擴張。

合模保留 10-15mm 低速緩沖段，禁止高速撞擊合模，降低導柱、承壓塊、分型面沖擊損耗。

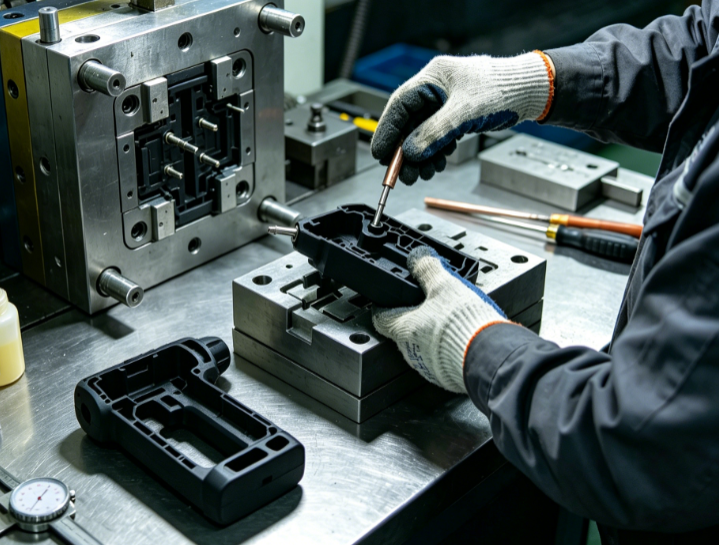

五、裝配與試模強度驗證管控

鎖緊螺絲統一使用 12.9 級高強度螺栓，鑲件、承壓塊貼合間隙控制 0.01mm 以內，分次均勻鎖緊，避免單邊受力產生裝配內應力。

試模分梯度升壓，先使用 50% 標準工藝參數觀察有無脹模痕跡，逐步提升至量產參數；連續試 50 模后停機檢查型芯偏移、鑲件松動、頂針彎曲等隱性缺陷。

連續試產 2000 模復測分型面間隙，型芯偏移量超過 0.02mm 判定剛性不足，優先加固模具結構，不依靠加大鎖模力掩蓋強度缺陷。

六、量產周期性強度維護管控

每日清潔分型面、承壓塊與導向部件，清除玻纖粉塵、碳化料渣，硬質雜質合模易壓出凹坑，長期發展為型腔塌陷。

每周檢測導柱、頂針配合間隙，間隙超 0.03mm 及時更換配件；每一萬模全面點檢模仁轉角、鑲件根部有無細微崩缺、裂紋。

玻纖模具每 5 萬模復查表面強化層，耐磨層磨損裸露鋼材時重新氮化；模具存放前松開部分鎖緊螺絲釋放內應力，頂出機構完全復位。

修補飛邊盡量調整工藝，避免大面積打磨削減模仁厚度，焊補區域必須回火消除焊接應力，再拋光做耐磨強化處理。

七、電鉆模具薄弱位置專項強化

手柄長筋型芯、電池卡扣鑲件、殼體倒扣行位、殼體轉角分型面、澆口正對型芯是高頻失效點位。行位滑塊加厚底板，鏟基加裝鎖緊楔與耐磨塊；細小倒扣鑲件增設壓條固定，采用延遲頂出防止強行頂斷；轉角位置增設環形承壓圈，分散局部集中鎖模壓力，避免長期量產出現塌陷、飛邊擴大問題。
