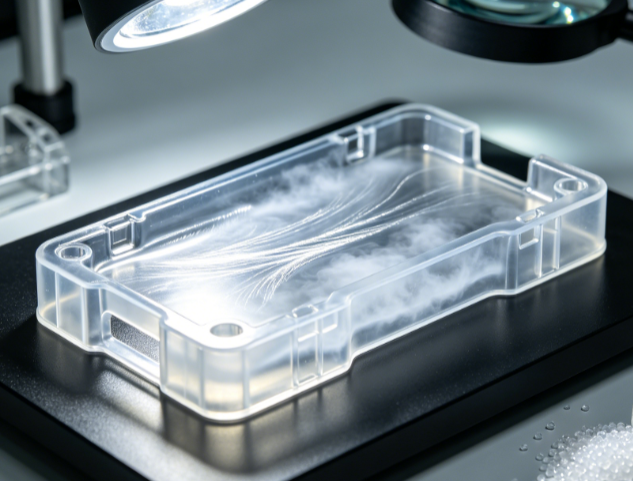

透明 PC、PMMA、PET、AS 等光學塑件生產(chǎn)中，銀絲、云霧狀白紋是高頻外觀不良，紋路順著料流走向分布，透光觀察發(fā)白反光，輕則外觀不合格，重則內(nèi)部微裂紋會降低產(chǎn)品透光性能與結(jié)構(gòu)強度。這類紋路統(tǒng)一稱作銀紋，本質(zhì)是熔體內(nèi)部出現(xiàn)微小空洞，光線折射后顯現(xiàn)銀白色，產(chǎn)生根源集中在原料含水率、熱降解、剪切過大、困氣、內(nèi)應(yīng)力五大方向，下面完整梳理全部誘因與對應(yīng)落地改善方式。

一、銀紋直觀區(qū)分方法

透明件出現(xiàn)的銀紋可以直觀區(qū)分類型，方便現(xiàn)場快速定位問題。水汽造成的銀紋整體彌散分布，水口位置發(fā)白最明顯，無固定走向；剪切高溫引發(fā)的銀絲集中在澆口周邊，紋路筆直細長；型腔困氣帶來的銀紋多出現(xiàn)在產(chǎn)品末端、筋條死角，嚴重時紋路伴隨發(fā)黑；內(nèi)應(yīng)力型銀紋不會脫模立刻顯現(xiàn)，放置一段時間、彎折受力后才會發(fā)白起絲；混料、碳化雜質(zhì)污染產(chǎn)生的銀紋呈點狀雜絲，不良無批次規(guī)律。

二、各類銀紋產(chǎn)生根源

（一）原料端誘發(fā)銀紋的各類原因

原料問題是銀紋最主要誘因，多數(shù)批量銀絲都源于此。透明塑料吸水能力強，尤其 PC 材料，生產(chǎn)要求含水率控制在 0.02% 以內(nèi)，干燥溫度不足、烘干時長不夠、料筒進料口密封差，原料內(nèi)部水分受熱汽化形成氣泡，熔體充模拉伸后氣泡拉長變成絲狀銀紋。原料存放時間太久、回收料添加比例過高，高分子材料受熱剪切容易斷鏈降解，釋放小分子氣體混入熔體生成銀紋；不同牌號透明料混用、料桶未清理干凈殘留黑碳化料、環(huán)境粉塵混入原料，不同材質(zhì)融合界面開裂也會形成白色紋路。另外潤滑劑、外部脫模劑添加過量，高溫下析出附著在熔體表面，破壞表層分子結(jié)合力，塑件表層大面積出現(xiàn)霧狀銀絲。

（二）注塑工藝失衡帶來的銀紋缺陷

注塑工藝參數(shù)失衡會直接加劇銀紋缺陷。料筒各段溫度、射嘴溫度設(shè)置偏高，塑料持續(xù)高溫分解產(chǎn)氣；溫度過低熔體流動性變差，充模時表層承受巨大拉伸應(yīng)力直接撕裂形成應(yīng)力銀紋。全程高速射膠、澆口段射速過快，狹小澆口處熔體強剪切升溫，澆口位置環(huán)繞一圈細密銀絲；背壓設(shè)置過低，原料無法充分混勻，內(nèi)部水汽、氣體無法排出，背壓過高又會持續(xù)增加螺桿剪切，加速材料降解產(chǎn)氣。保壓壓力偏小、保壓時間不足，塑件冷卻收縮產(chǎn)生內(nèi)部微孔，逐步轉(zhuǎn)化為內(nèi)部銀紋；模具溫度過低，熔體表層瞬間冷卻定型，芯層與表層收縮不一致產(chǎn)生拉應(yīng)力，脫模頂出力過大、頂針排布不均衡，頂出位置應(yīng)力集中誘發(fā)銀紋。充模過程中型腔空氣無法順利排出，空氣被壓縮升溫灼燒塑料表層，局部出現(xiàn)片狀發(fā)黑銀紋。

（三）模具設(shè)計與加工缺陷造成銀紋

模具設(shè)計與加工缺陷會持續(xù)誘發(fā)銀紋且單純調(diào)機無法根除。澆口截面尺寸偏小、點澆口尖端過窄，熔體剪切倍率超標，澆口出料位置持續(xù)產(chǎn)生銀絲；流道轉(zhuǎn)角直角、流道截面突然縮小，熔體流動紊亂卷入空氣，整件布滿彌散銀紋。分型面、產(chǎn)品末端、鑲件拼接處、深筋位置缺少排氣槽，或是排氣槽深度超出 0.03mm，排氣失效造成困氣燒紋；透明塑件模具僅做普通拋光，未達到鏡面拋光標準，模腔表面粗糙增大熔體流動摩擦，塑件表層拉傷形成細微銀紋。

（四）產(chǎn)品結(jié)構(gòu)及后處理衍生銀紋

產(chǎn)品結(jié)構(gòu)設(shè)計不合理以及后期加工處理也會出現(xiàn)銀紋。產(chǎn)品壁厚差距過大，厚壁區(qū)域冷卻收縮產(chǎn)生內(nèi)部空洞，透光后顯現(xiàn)銀紋，厚薄交接位置應(yīng)力集中滋生絲狀紋路；產(chǎn)品直角過渡無圓角，充模流動阻力大，局部應(yīng)力集中。塑件脫模后未做退火去應(yīng)力處理，存放、裝配受力后內(nèi)部應(yīng)力釋放，逐步顯現(xiàn)銀紋；裝配時強行擠壓、外力彎折，同樣會拉扯材料產(chǎn)生次生銀紋。

三、針對性改善方案

（一）原料管控改善方案

嚴格按照材料標準烘干，PC120℃烘干 4 小時以上，PMMA80℃烘干 3-4 小時，烘干后密封保溫使用，避免二次吸潮；控制回料添加比例，老化、發(fā)黃回收料禁止使用，換料前徹底清理料筒、料斗，單獨存放不同牌號原料，減少外部脫模劑使用量，優(yōu)先選用內(nèi)潤滑基材。

（二）注塑工藝優(yōu)化方案

適度下調(diào)料筒、射嘴溫度，取材料推薦溫度區(qū)間中下限；采用分段射膠，澆口段降低射速，減少剪切發(fā)熱；背壓調(diào)整至合理區(qū)間，保證原料排氣混煉同時避免過度剪切；提升模溫降低內(nèi)外溫差，減小成型內(nèi)應(yīng)力；適當加大保壓壓力、延長保壓時間，填補收縮微孔；慢速射膠配合充分排氣，降低型腔困氣概率，調(diào)整頂出速度、增加頂針數(shù)量，均勻分散頂出力。

（三）模具整改優(yōu)化方案

放大澆口截面積，改用扇形、牛角澆口降低剪切；流道全部做圓角過渡，消除突變截面；在料流末端、筋位、分型面開設(shè) 0.02-0.03mm 深度排氣槽，加長排氣長度；模腔、流道全部鏡面拋光，降低流動摩擦阻力；產(chǎn)品壁厚差控制在 2 倍以內(nèi)，尖角增加 R 圓角過渡。

（四）后處理管控改善方案

透明件成型后增加退火工序，緩慢釋放成型內(nèi)應(yīng)力；裝配避免強行壓合、大力彎折，減少外力產(chǎn)生的應(yīng)力銀紋；生產(chǎn)環(huán)境保持干燥無塵，減少粉塵混入原料造成的雜質(zhì)銀絲。

四、現(xiàn)場快速排查流程

優(yōu)先確認原料烘干狀態(tài)與含水率檢測，排除水汽銀紋；再降低射速、下調(diào)料溫測試，區(qū)分剪切降解銀紋；檢查模具排氣槽是否堵塞，解決困氣型紋路；最后核對模具結(jié)構(gòu)、產(chǎn)品壁厚與退火工藝，處理應(yīng)力衍生銀紋。
