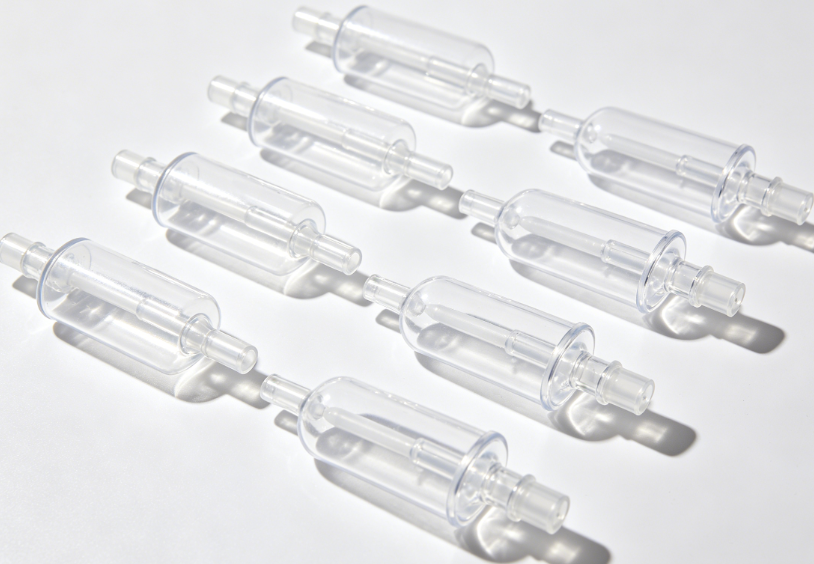

輸液器滴斗屬于醫用精密薄壁塑件，多采用醫用級 PVC或 TPU 材質，產品為中空腔體結構，壁厚薄、內腔形態復雜，同時對潔凈度、透明度、無毛刺、無析出、尺寸一致性有極高要求。結合模具結構、原料特性、注塑參數、成型管控全流程，講解滴斗專用模具的整套成型工藝。

一、成型原料預處理要求

醫用輸液滴斗主流原料為醫用軟質 PVC 顆粒，部分高端產品使用食品級 TPU，兩類原料預處理直接影響透明度與衛生指標。PVC 原料吸濕性較低，但生產前需進行低溫風選除塵，去除顆粒表面粉塵與細小雜質，嚴禁混入回收料、再生料，避免出現黑點、雜質及有害物質析出。若原料存放環境潮濕，需設置60~70℃低溫烘干，烘干時長 2~3 小時，采用熱風循環烘干設備，溫度不可超過 80℃，防止 PVC 高溫分解產生有害物質。TPU 原料吸濕性強，必須嚴格除濕烘干，烘干溫度 80~90℃，時長 4~6 小時，確保含水率低于 0.02%，否則產品內部會出現氣泡、霧面，影響透光觀察滴液效果。原料輸送全程采用密閉管道，車間保持萬級潔凈環境，杜絕二次污染。

二、模具結構與前期調試要點

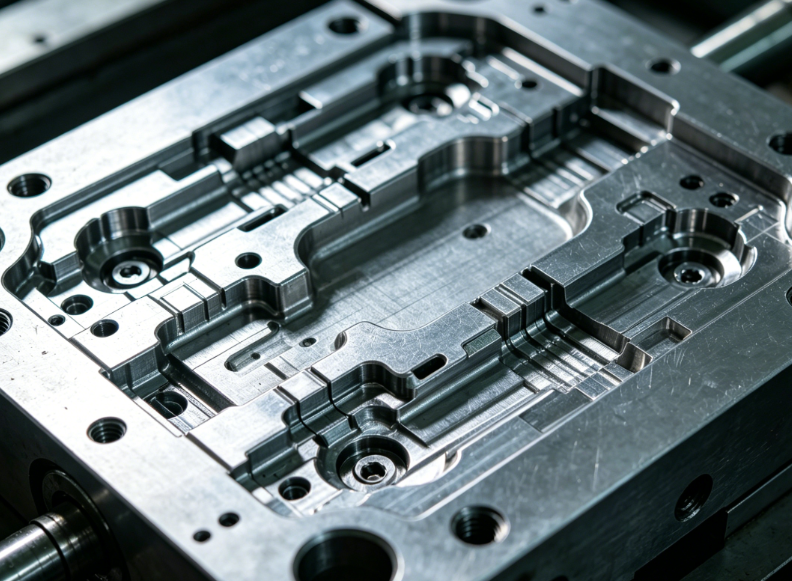

輸液器滴斗模具多為多腔對稱結構，常見 16 腔、24 腔、32 腔量產模具，采用兩板模結構，搭配熱流道系統，避免傳統冷流道產生廢料，同時保證各型腔進料均勻。產品為中空造型，模具內部設置組合式型芯、側向抽芯機構，配合精密頂出系統，保證復雜內腔順利脫模。模具鋼材選用耐腐蝕、高拋光鏡面鋼，型腔、型芯表面做鏡面拋光，粗糙度控制在 Ra0.02μm 以內，保障產品高透明度，同時防止塑膠粘附、積垢。

模具排氣是核心設計點，滴斗腔體大、熔體填充路徑長，分型面、進料口末端、腔體頂端、抽芯配合位置均開設微型排氣槽，槽深 0.01~0.015mm，兼顧排氣與防飛邊；多腔模具每個型腔獨立排氣，防止遠端型腔氣體滯留燒焦。模具水路采用環繞式布局，水路貼近型腔與型芯，實現模溫均勻控制，減少產品冷卻不均引發的變形、厚薄偏差。試模階段首先檢查模具密封性、抽芯動作、頂出動作，確保開合模、抽芯、頂出時序順暢，無卡滯、刮傷，再逐步調整工藝參數。

三、核心注塑工藝參數設置

料筒溫度

醫用 PVC 熱穩定性差，料筒采用分段低溫控溫，從料斗到射嘴逐步升溫：料段 150~160℃，中段 165~175℃，射嘴 170~178℃，整體溫度不超過 180℃，嚴禁局部高溫導致 PVC 分解發黃、產生刺激性氣體。使用 TPU 原料時，料筒溫度提升至 190~210℃，根據硬度牌號小幅調整，保證熔體流動性。

模具溫度

PVC 成型模溫控制在30~45℃，采用常溫水循環冷卻即可，模溫過低熔體流動性下降易出現缺料，模溫過高產品冷卻慢、易粘模、變形。TPU 材質模溫設置 40~60℃，適當提高模溫可提升產品表面光潔度與韌性。多腔模具保證各區域水溫一致，溫差控制在 ±3℃以內。

注射壓力與注射速度

滴斗屬于中空薄壁件，采用分段多級注射。第一段慢速低速，壓力 40~60MPa，速度 15%~25%，平穩填充流道與澆口，避免沖偏型芯；第二段中速推進，壓力 60~80MPa，速度 40%~60%，填充腔體主體；第三段末端慢速緩沖，壓力 50~65MPa，速度 10%~20%，防止末端溢料、產生飛邊。全程壓力平穩過渡，禁止高壓高速直沖，避免細長型芯偏移，造成產品壁厚不均。

保壓與冷卻時間

保壓采用多級遞減模式，一級保壓 45~55MPa，時長 1.5~2.5s，補充熔體收縮；二級保壓降至 30~40MPa，時長 1~2s，緩慢泄壓，防止內腔出現凹陷、縮痕。保壓總時長不宜過長，避免產品內應力增大。冷卻時間根據產品壁厚設定，常規壁厚滴斗冷卻 8~12s，保證產品完全定型，脫模后不塌陷、不變形。

背壓與螺桿轉速

PVC 原料背壓控制在 5~10MPa，螺桿轉速 20~40r/min，低速低背壓減少剪切發熱，防止原料分解。TPU 背壓 10~18MPa，螺桿轉速 30~50r/min，保證熔體塑化均勻。射膠完成后設置適量松退，避免射嘴流涎。

四、脫模、頂出與取件工藝

滴斗內腔復雜、壁薄、材質偏軟，頂出系統采用多點頂針 + 推板組合結構，頂出速度分快慢兩段，初始慢速頂出，脫離型腔后適當提速，全程頂出力均勻，杜絕單點受力導致產品變形、發白、破損。模具內部不使用油性脫模劑，醫用產品有嚴格衛生要求，如需輔助脫模，僅使用水溶性食品級脫模劑，且少量定點噴涂，避免脫模劑殘留污染產品。

量產采用自動化機械手取件，搭配柔性真空吸盤，依靠負壓吸附滴斗外壁，夾持力度輕柔，防止擠壓變形。取件后產品直接落入密閉潔凈料箱，全程不接觸人手，符合醫用耗材生產規范。對于連體式滴斗坯件，后續裁切工序使用專用精密刀具，保證切口平整無毛刺。

五、常見成型缺陷及整改方案

產品發黃、內壁發黑：主要為料溫過高、局部過熱或排氣不良。降低料筒及射嘴溫度，清理堵塞的排氣槽，優化注射速度，減少熔體剪切發熱。

內部氣泡、霧面不透光：原料烘干不充分、模溫過低。延長除濕烘干時間，提高模溫，降低注射速度，讓型腔內氣體充分排出。

壁厚不均、偏心：型芯偏移、注射壓力過大。緊固型芯與抽芯機構，降低前段注射壓力與速度，平穩進料。

飛邊、毛刺：模具配合間隙偏大、末端注射壓力過高。修配模具配合面，降低末端保壓與注射壓力，修整排氣槽深度。

脫模變形、凹陷：冷卻時間不足、保壓參數不合理。延長冷卻時長，下調保壓壓力，縮短保壓時間。

六、生產現場管控規范

輸液器滴斗作為二類醫用耗材，生產全程執行潔凈生產標準，車間定時除塵、消毒，設備、模具定期拆解清理積碳、塑膠殘留。工藝參數固化存檔，非專業人員禁止隨意調整，每班首件進行尺寸、外觀、透光性抽檢，批量巡檢。模具每日保養，檢查抽芯、頂出、密封部位，定期拋光型腔，保證長期生產穩定性。廢料、邊角料單獨收集，嚴禁回摻生產，從源頭保障產品醫用安全性。

整套成型工藝圍繞醫用潔凈、外觀透明、尺寸精密、結構完整四大核心，將原料、模具、注塑參數、自動化、現場管控相互配合，才能實現滴斗模具長時間、高良率穩定量產。
