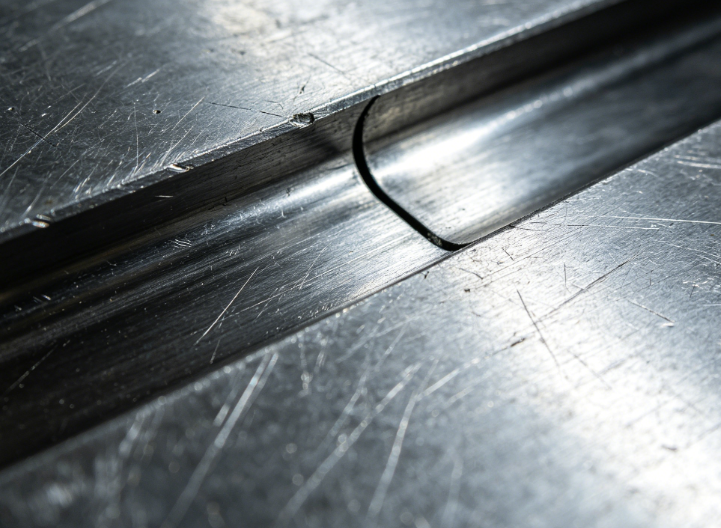

分型面是動、定模貼合密封的關(guān)鍵面，長期開合模、高壓鎖模、料流沖刷、異物擠壓都會造成拉傷、凹痕、飛邊槽、平面凹陷、間隙變大等磨損問題，直接引發(fā)塑件飛邊、溢料、尺寸超差、排氣失效，嚴(yán)重時會出現(xiàn)啃模、合模不到位。修復(fù)需先判定磨損類型與程度，再按 “清潔檢測→分類修復(fù)→研配校驗→防護優(yōu)化” 流程處理，區(qū)分輕微磨損、中度磨損、重度啃傷 / 塌陷三類工況操作。

一、前期檢查與磨損判定

先徹底拆解模具，清理分型面油污、積碳、料屑、銹跡，使用平尺、塞尺、百分表檢測平面度、貼合間隙、磨損深度。

輕微磨損：表面細微劃痕、局部輕微拉傷，間隙≤0.02mm，無明顯凹陷，僅局部密封不嚴(yán)、零星小飛邊；

中度磨損：出現(xiàn)條狀拉傷、淺凹痕，間隙 0.02~0.05mm，大面積產(chǎn)生飛邊，分型面原有排氣槽變形；

重度磨損 / 啃模：深溝槽、局部塌陷、硬點壓痕，間隙＞0.05mm，伴隨模板變形、鑲件錯位，合模有異響、大面積溢料。

同時檢查導(dǎo)柱導(dǎo)套、定位銷、鎖模止口，這類部件磨損會加劇分型面受力不均，需同步檢修。

二、不同程度磨損針對性修復(fù)

（一）輕微劃痕、淺表拉傷（深度＜0.03mm）

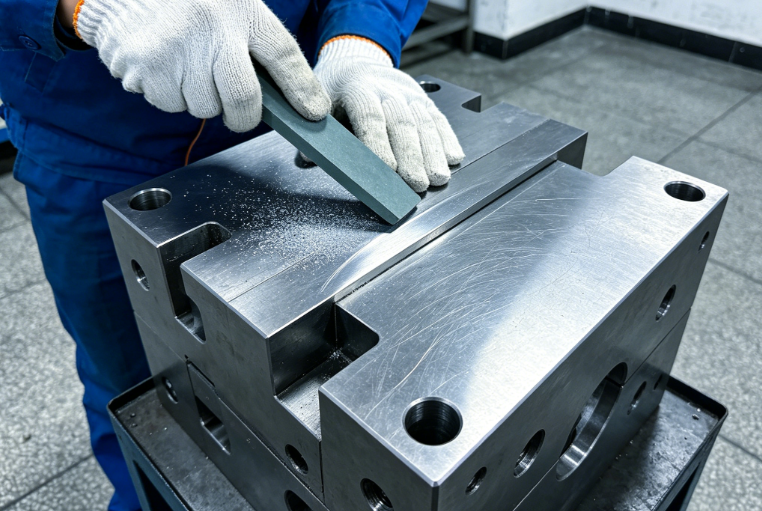

無需補焊，采用研磨 + 拋光修復(fù)。先用細油石沿分型面順向打磨，去除凸起毛刺與劃痕高點，全程保持平面平整，避免局部磨低；再依次使用不同粒度金相砂紙逐級精磨，最后做鏡面或啞光處理，保證表面粗糙度統(tǒng)一。打磨完成后進行對模研配，均勻涂抹紅丹粉，反復(fù)開合模研磨，確保動定模分型面貼合率達到 90% 以上，最后清理粉塵即可上機試模。

（二）中度凹痕、條狀拉傷（深度 0.03~0.10mm）

采用冷焊 / 精密補焊修復(fù)，優(yōu)先選用與模具母材同材質(zhì)焊材，減少應(yīng)力與硬度偏差。補焊前徹底打磨損傷區(qū)域，去除疲勞層、氧化層，小型區(qū)域使用精密冷焊機，熱影響區(qū)極小，不會造成模板變形、退火；大面積區(qū)域可選用氬弧焊，控制焊接電流與層厚，分層堆焊，單次堆焊厚度不宜過大，避免局部過熱。

焊后先用砂輪、油石粗磨找平，再逐級精磨，恢復(fù)原始平面高度與輪廓。補焊區(qū)域必須預(yù)留研配余量，通過紅丹對磨反復(fù)修配，保證整圈分型面受力均勻，同時復(fù)原原有排氣槽深度、寬度，防止排氣不良。

（三）重度塌陷、啃模、壓坑（深度＞0.10mm，局部缺損）

該工況多伴隨模板變形、鑲件松動，分兩種處理方式。

整體模板輕微變形：先采用平面磨床整體精銑 / 精磨分型面，統(tǒng)一削除磨損層，保證整個分型面平面度一致。若磨削后模具閉合高度變化，需同步加配墊板、調(diào)整頂出行程、修正流道與型腔高度，保證各部位配合尺寸不變。

局部集中缺損、鑲件式分型面：優(yōu)先更換損壞鑲件，效率更高、精度更易保證；若為整體型腔板，采用大面積堆焊 + 機加工找平，焊后做去應(yīng)力回火處理，防止后期開裂、二次變形。缺損位置修復(fù)后，重點校驗定位銷、止口配合精度，杜絕再次錯位啃模。

（四）分型面排氣槽連帶磨損

排氣槽變形、變深、邊緣崩口會同時出現(xiàn)飛邊和燒焦缺陷。修復(fù)時先將分型面整體找平，再按原圖紙尺寸重新銑削排氣槽，嚴(yán)格控制槽深（常規(guī)塑膠 0.01~0.03mm），槽口邊緣保持鋒利，不可倒圓角，避免溢料。多型腔模具需保證所有排氣槽規(guī)格統(tǒng)一。

三、研配、試模與精度校驗

所有修復(fù)工序完成后，研配是決定密封效果的核心步驟。在分型面均勻涂覆紅丹檢測劑，低速合模后分開，根據(jù)紅丹著色情況修整高點，反復(fù)操作直至整面著色均勻，無局部虛位、硬點。

研配完成后裝配模具，空載開合模數(shù)十次，檢查動作順暢度、無異響、無卡滯。上機試模，逐步提升鎖模力，觀察塑件飛邊情況，鎖模力以剛好消除飛邊為宜，避免過載擠壓再次損傷分型面。連續(xù)試模數(shù)十模，跟蹤產(chǎn)品外觀、尺寸，確認無溢料、變形、排氣不良問題。

四、預(yù)防措施，延緩再次磨損

生產(chǎn)環(huán)境管控：原料充分干燥，杜絕料粒結(jié)塊、金屬異物混入料筒；料斗、料筒加裝磁吸除鐵裝置，防止鐵屑進入型腔劃傷分型面。定期清理模具，避免積碳、料垢堆積。

模具結(jié)構(gòu)優(yōu)化：長壽命量產(chǎn)模具可在分型面易磨損區(qū)域鑲嵌耐磨鑲條、噴涂耐磨涂層（氮化、碳化鎢涂層），提升表面硬度與耐磨性；增設(shè)止口、錐面定位，分擔(dān)分型面鎖模壓力，避免單純依靠平面密封受力。

工藝參數(shù)規(guī)范：嚴(yán)禁超額定鎖模力生產(chǎn)，注射壓力、射速合理匹配，減少熔體高壓沖刷分型面；定期檢查導(dǎo)柱、導(dǎo)套、定位銷間隙，間隙超標(biāo)及時更換，防止合模錯位啃傷分型面。

日常保養(yǎng)：建立定期點檢制度，生產(chǎn)間隙清潔分型面，涂抹專用模具防銹油；長期停機前全面防護，避免銹蝕引發(fā)表面剝落磨損。
