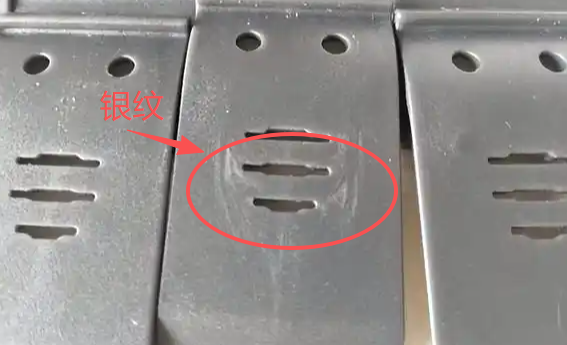

銀絲紋是注塑生產(chǎn)最常見外觀缺陷，順著料流方向呈現(xiàn)銀白色絲狀紋路，本質(zhì)就是熔料內(nèi)部各類氣體無法順利排出，冷卻后形成氣隙反光所致，所有成因可分為五大類。

一、原料受潮含水汽化

多數(shù)工程塑料吸濕性極強，ABS、PC、PA、PET、PBT 等原料長期存放極易吸附空氣中水分，未經(jīng)烘干直接生產(chǎn)，水分進入高溫料筒瞬間變成水蒸氣，混入熔料內(nèi)部形成氣泡。

注射過程中水汽氣泡被高速料流拉長拉伸，進入模具快速冷卻定型，直接在產(chǎn)品表面形成連續(xù)銀絲紋，這也是車間出現(xiàn)銀絲紋最高發(fā)的原因。

回收料、粉碎料結構松散，吸潮速度遠超新料，大量摻用未烘干回料，會直接造成批量銀絲不良。

色母、填充粉、玻纖、消泡劑等輔料受潮，自帶微量水汽，受熱后同樣會誘發(fā)細小銀絲與水花紋。

原料包裝破損、露天堆放、車間霧氣重，都會讓原料二次返潮，烘干后依舊出現(xiàn)紋路缺陷。

二、料筒溫度異常，物料熱分解產(chǎn)氣

料筒各區(qū)段溫度、射嘴溫度設定過高，超出材料耐受溫度，塑膠分子鏈發(fā)生熱降解，釋放大量低分子揮發(fā)氣體。

生產(chǎn)中途停機、待機時間過長，物料長時間滯留高溫料筒，出現(xiàn)發(fā)黃、碳化、分解，持續(xù)產(chǎn)生煙氣與雜氣，形成深色銀絲紋。

新舊料混摻、不同材質(zhì)亂搭配，多種原料耐溫性能不一致，高溫下相互反應產(chǎn)生化合氣體，紋路雜亂無規(guī)律。

射嘴積料、冷料過多，局部溫度失衡，冷料與高溫熔料混合后極易產(chǎn)生氣紋銀絲。

三、注塑工藝參數(shù)不合理，人為裹入空氣

儲料背壓過低，無法壓實熔融膠料，料粒間隙過大，大量空氣封閉在熔料內(nèi)部，注射后直接形成氣紋。

射膠速度過快，熔體瞬間填滿型腔，快速封死排氣位置，型腔內(nèi)部空氣來不及排出，被擠壓拉伸成銀絲。

射膠分段設置不合理，前段快后段慢、射速忽快忽慢，料流紊亂卷氣，紋路分布無規(guī)則。

保壓壓力偏小、保壓時間不足，無法將型腔內(nèi)部氣泡壓實填補，輕微銀絲直接固化成型。

儲料速度過快、螺桿后退過快，極易卷入表層空氣，源源不斷帶入型腔形成缺陷。

料斗下料卡頓、架橋斷料，螺桿空轉(zhuǎn)吸進大量空氣，造成間歇性銀絲不良。

四、模具排氣不良，困氣直接形成銀絲

模具分型面、流道末端、產(chǎn)品死角、筋位、厚壁位置排氣槽開設太少、深度不足，氣體無法正常外泄。

長期生產(chǎn)積攢膠屑、油污、積碳，堵塞原有排氣槽，排氣功能徹底失效，困氣問題持續(xù)加重。

進膠口位置設計不佳，料流流程過長，氣體全部聚集在產(chǎn)品末端，集中出現(xiàn)大面積銀絲。

模具溫度偏低，熔料表層快速冷卻結皮，內(nèi)部氣泡還未上浮排出就被凍結，永久留在產(chǎn)品表面。

模具噴涂過量脫模劑、防銹油、潤滑劑，油脂遇高溫揮發(fā)形成油氣，附著產(chǎn)品表面形成不規(guī)則銀絲。

模具冷料穴過小，無法儲存冷料與前端雜氣，雜氣隨料流進入成品形成紋路。

五、設備故障與現(xiàn)場環(huán)境輔助誘因

注塑機螺桿、止逆環(huán)嚴重磨損，間隙變大，注射時熔料回流紊流，反復卷入空氣，銀絲反復出現(xiàn)難以根治。

料筒清理不徹底，殘留往期碳化料、雜料、燒焦料，持續(xù)受熱釋放氣體，不定時爆發(fā)銀絲缺陷。

射膠油缸壓力不穩(wěn)、液壓系統(tǒng)波動，料流壓力忽大忽小，氣泡分布不均，紋路輕重不一。

車間環(huán)境濕度過高，梅雨季、地下室車間潮氣重，即便烘干原料，下料過程依舊快速吸潮。

冷水機水溫過低，模具冷卻速度過快，進一步加劇氣泡定型，加重銀絲外觀不良。

總結

注塑銀絲紋所有問題歸根到底只有一個核心，就是氣體過多 + 排氣不暢。氣體來源分為四種，分別是原料水分汽化氣、材料高溫分解氣、設備工藝卷入空氣、油品揮發(fā)油氣。日常生產(chǎn)改善優(yōu)先從原料充分烘干入手，再合理下調(diào)料溫、調(diào)高背壓、放緩前段射速，優(yōu)化模具排氣槽，規(guī)范脫模劑使用，最后排查注塑機螺桿配件磨損情況，從氣源、卷氣、排氣三個環(huán)節(jié)全面管控，就能快速徹底解決銀絲紋不良，穩(wěn)定產(chǎn)品外觀品質(zhì)，大幅降低生產(chǎn)報廢率。
