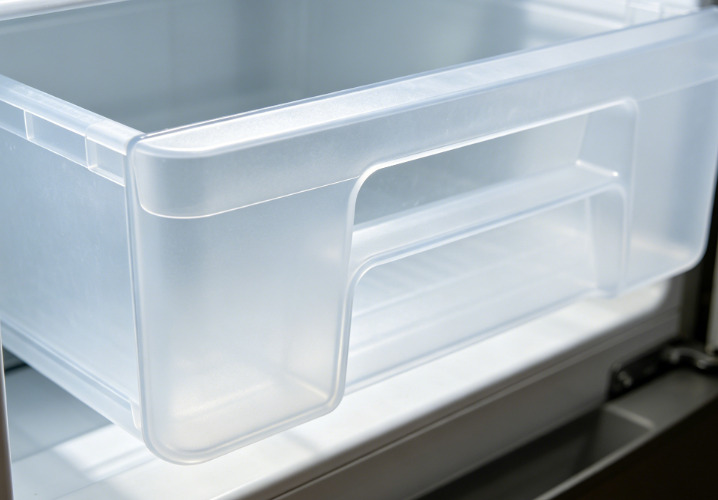

冰箱抽屜屬于家電內飾承重塑件，原材料多為韌性改性 PP 塑料，產品具有體積大、壁厚偏薄、加強筋多、兩側帶有滑軌倒扣等結構特點。該塑件量產需求量大，外觀要求干凈無瑕疵，不允許出現縮水、變形、拉傷、披鋒等缺陷。傳統冰箱抽屜模具在大批量生產中，普遍存在冷卻不均、脫?？D、排氣不良、產品扭曲變形、成型周期偏長等常見問題。為降低注塑不良率、提高模具穩定性、縮短生產節拍，針對原有模具存在的結構缺陷進行系統性?xún)?yōu)化整改，制定本次冰箱抽屜塑料模具結構優化方案。

一、原模具存在問題分析

1. 產品成型缺陷

1）熔體流動行程長，末端困氣嚴重，轉角位置容易出現燒焦、氣紋、熔接痕；

2）筋位厚度集中，產品表面縮水凹坑明顯，影響冰箱內飾外觀質感；

3）兩側滑軌倒扣脫模阻力大，脫模后發白、拉傷，報廢率偏高。

2. 模具結構缺陷

1）單點進膠，料流不平衡，抽屜左右溫差大，成型扭曲變形嚴重；

2）普通斜銷抽芯結構間隙大，長期滑動容易磨損，產生毛刺披鋒；

3）水路排布稀疏，高溫區域冷卻不到位，成型周期長。

3. 生產使用問題

1）頂針排布稀疏，受力不均勻，底部容易出現頂白、頂痕；

2）排氣槽開設過少，高壓注塑無法快速排氣；

3）模具導向精度差，長期量產模仁偏移，產品邊緣毛刺多。

二、澆注系統優化

更改進膠方式，取消傳統單點大水口，采用雙側對稱牛角澆口 + 輔助潛伏澆口，縮短料流路徑，保證左右填充平衡，降低抽屜扭曲變形概率。

優化流道結構，流道轉角做圓弧過渡，降低熔體剪切熱量，減少 PP 料產生氣紋、燒焦問題。

在轉角、厚膠位置增設冷料穴，攔截前端冷料，避免產品表面出現斑點、銀絲，提升外觀純凈度。

三、抽芯倒扣機構優化

冰箱抽屜兩側滑軌為內倒扣結構，是模具最容易損壞、拉傷的位置。

將老式單薄斜銷升級為加厚斜滑座 + 嵌入式獨立鑲件，滑動間隙控制在 0.01mm 以?xún)?nèi)，杜絕倒扣位置披鋒；

所有滑動摩擦面加裝耐磨板，全部做氮化硬化處理，提高耐磨度，防止長期量產卡頓拉傷；

倒扣采用拆分式鑲件結構，后期磨損可單獨更換，無需拆卸整套模仁，降低維修成本。

四、冷卻水路系統優化

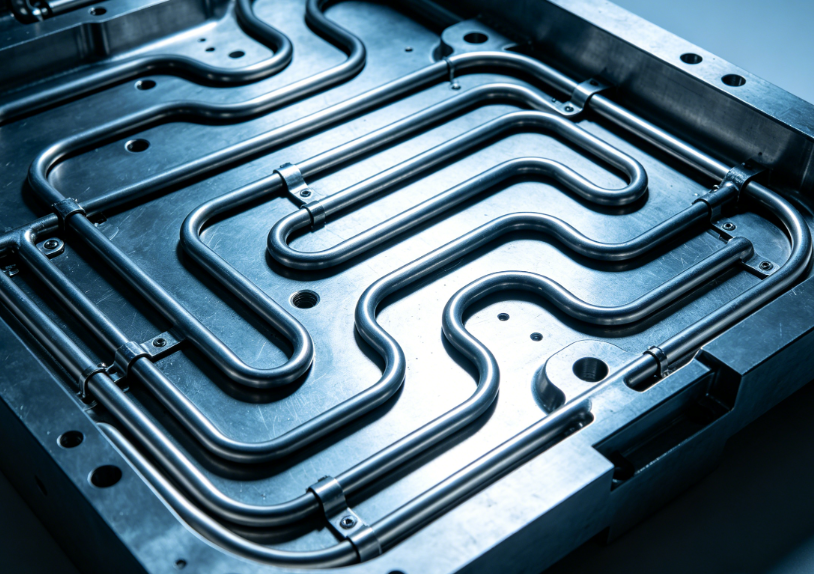

采用隨形環繞式水路，水路貼近型腔表面，間距控制在 20mm-25mm，保證模溫均勻；

抽屜四個轉角高溫死角，單獨增加水井加強冷卻，改善轉角收縮、應力變形；

水路接口更換快插接頭，內壁防銹處理，防止水垢堵塞，成型周期縮短 15%~20%。

五、排氣系統優化

在熔體末端、筋位根部、轉角位置開設 0.015mm 精密排氣槽，防止困氣燒焦；

分型面加工環形排氣槽，加大排氣面積，快速排出模腔壓縮空氣；

斜銷滑動面預留排氣間隙，解決倒扣位置困氣發白問題。

六、頂出系統優化

采用扁頂針 + 圓頂針 + 局部頂塊組合頂出，密集排布在抽屜底部、筋條、邊緣受力位置；

頂針材質選用 SKD61 并氮化處理，表面光滑耐磨，頂出同步性高，杜絕頂白、頂變形；

加裝機械式復位限位，防止合模壓傷鑲件，提高模具安全穩定性。

七、模具選材與表面處理優化

模架采用 45# 精板，剛性強，長期開合模不易變形；

型腔型芯選用 718H 預硬鋼，拋光性能好，適合家電細膩皮紋加工；

斜銷、鑲件、滑塊選用 SKD61，提高硬度與耐磨性；

模仁表面做均勻啞光皮紋，紋理細膩，符合冰箱內飾外觀標準。

八、優化后改善效果

品質改善：徹底解決縮水、氣紋、拉傷、頂白等缺陷，產品合格率達到 99% 以上；

產能提升：冷卻優化后成型周期縮短約 18%，生產效率大幅提高；

模具壽命：耐磨結構 + 氮化處理，模具使用壽命提升 40%；

生產穩定性：全自動生產不卡模、不粘模，脫模順暢；

成本降低：減少修模、去毛刺人工，單件生產成本下降。

九、總結

本次冰箱抽屜模具優化，從澆注系統、抽芯機構、冷卻水路、排氣結構、頂出系統、模具選材多維度整改，解決了傳統抽屜模具變形、縮水、卡頓、周期長等通病。優化后的模具結構緊湊、維護簡單、量產穩定性高，完全滿足家電大批量高品質生產要求，對同類大型薄壁家電塑件模具優化具有參考意義。
