空調出風口塑件結構復雜，包含柵格葉片、框體卡扣、安裝槽、異形弧面及鏤空格柵等特征，尺寸精度、裝配間隙、外觀面要求高，分型面設計是模具結構成敗的關鍵，直接決定脫模順暢度、外觀完整性、披峰控制與后期量產穩定性，需結合產品結構、拔模方向、外觀要求、排氣布局及澆口位置綜合規劃。

一、分型面設計基本原則

空調出風口多為外觀件，正面需無澆口痕跡、無分型線錯位、無明顯披峰，設計首要遵循外觀優先、順向拔模、避外觀面、易排氣易脫模原則。優先把分型線隱藏在產品背面、邊框轉角、格柵內側等非可視區域，嚴禁將分型面橫穿出風口正面平整外觀面；整體保持最大輪廓平直分型為主，局部異形隨形過渡為輔，減少高低落差與不規則折面，避免加工難度加大、合模間隙不均產生披峰。同時分型面要避開薄壁筋位、細格柵葉片根部，防止合模壓傷、缺料變形，兼顧后續滑塊、斜頂機構的布置空間。

二、按產品結構劃分分型面形式

（一）主平面平直分型

適用于常規矩形平面空調出風口外框，產品整體輪廓規整、無大弧度曲面，分型面沿產品最大外形輪廓做平直分模，結構最簡單、加工成本低、合模精度易管控。這種方式分型面平整連續，排氣槽便于沿整圈布置，合模受力均勻，不易出現局部跑披峰，適合大批量標準化出風口模具，后期研配、修模工作量小。

（二）曲面隨形分型

多用于弧形出風口、圓形出風口及帶流線型弧面的裝飾款塑件，分型面跟隨產品外形曲面起伏隨形設計，保證正面弧面無打斷分型線，保留完整外觀流線。設計時需控制曲面落差平緩過渡，避免急彎尖角，模具 CNC 加工采用整體曲面一體銑削，減少鑲拼結構，防止鑲件接縫產生夾線與飛邊，同時匹配弧面拔模角度，保證開模后塑件可順利脫離型腔。

（三）階梯式分型

針對出風口帶高低邊框、局部凸臺、安裝耳及側邊卡扣的結構，采用階梯分型避開凸起與凹槽結構，讓分型面隨產品高低臺階錯落分布。重點處理臺階轉角處圓角過渡，杜絕直角尖角分型，否則易造成合模崩角、長期生產磨損跑披峰；階梯落差位置要預留排氣空間，防止格柵填充末端困氣燒焦。

三、格柵葉片與鏤空位置分型處理

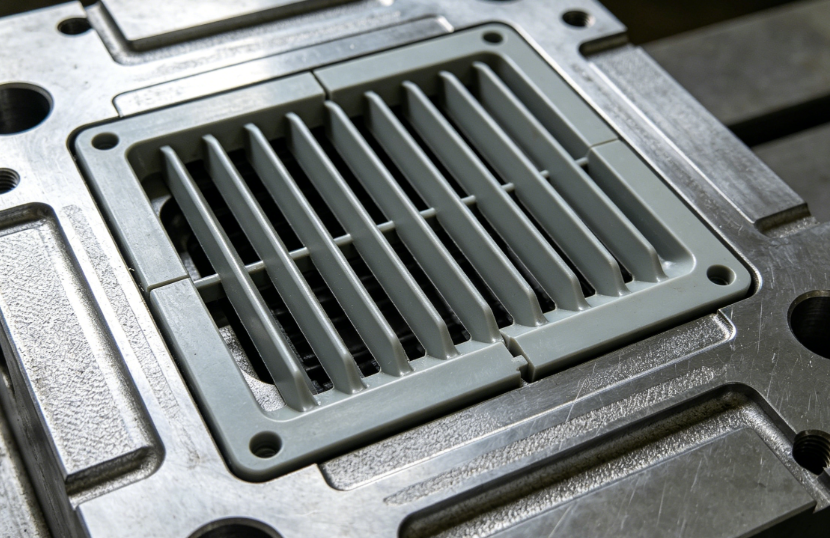

空調出風口密集柵格、細葉片是設計難點，壁厚薄、間距小、易粘模易變形。分型面盡量設在葉片根部底端，不橫穿葉片中間，避免葉片薄壁處在分型面處產生錯位、毛邊；細小鏤空位置優先采用鑲件拆分，分型面落在鑲件配合面，方便后期拋光、修披峰及排氣清理。同時柵格區域分型面配合間隙嚴格控制，精加工后做平面研磨，防止細小間隙溢料產生難清理的細披峰，避免后期人工修邊破壞葉片平整度。

四、滑塊斜頂位置分型面避讓設計

出風口側邊倒扣、安裝卡扣、內側卡槽等結構必須采用滑塊或斜頂抽芯，分型面設計需提前避讓抽芯機構行程與安裝位置。分型線在滑塊區域做局部避讓延伸，保證滑塊合模后與主分型面平齊無高低差，避免接縫夾線；斜頂運動軌跡范圍內不得有分型面凸起干涉，同時在滑塊分型面段增設排氣，解決倒扣位置熔體填充末端排氣不暢問題，減少氣泡、缺料缺陷。

五、排氣、拔模與合模精度配套設計

分型面布局要同步匹配排氣系統，沿出風口整圈分型面、格柵末端、熔體最后填充位置開設排氣槽，深度 0.02～0.03mm，保證排氣順暢不困氣。拔模角度配合分型面方向統一設計，外觀面拔模優先 1°～3°，格柵葉片至少 0.5° 以上，防止粘型腔拉白、變形。分型面盡量減少零散鑲拼，整體式結構更易保證合模平整度，關鍵外觀段分型面做鏡面研配，嚴控錯位≤0.01mm，確保出風口裝配縫隙均勻、外觀無明顯分型線痕跡。

六、總結

空調出風口塑膠模具分型面設計，核心是圍繞外觀要求、產品結構與脫模邏輯做整體規劃，以平直分型為基礎、隨形和階梯分型適配異形結構，重點做好格柵葉片、倒扣抽芯區域的分型避讓與結構拆分。合理的分型面不僅能簡化模具加工研配、降低披峰與修模成本，還能保證塑件外觀完好、尺寸穩定、脫模順暢，滿足空調整機裝配精度與長期批量注塑生產需求。
