油煙機面板塑料模具的表面處理，核心是高光鏡面拋光、皮紋 / 咬花、鍍鉻 / 鎳、氮化與 PVD 涂層，分別解決外觀質感、耐磨、耐腐蝕

與脫模問題，直接決定面板光澤、手感、耐污和模具壽命。

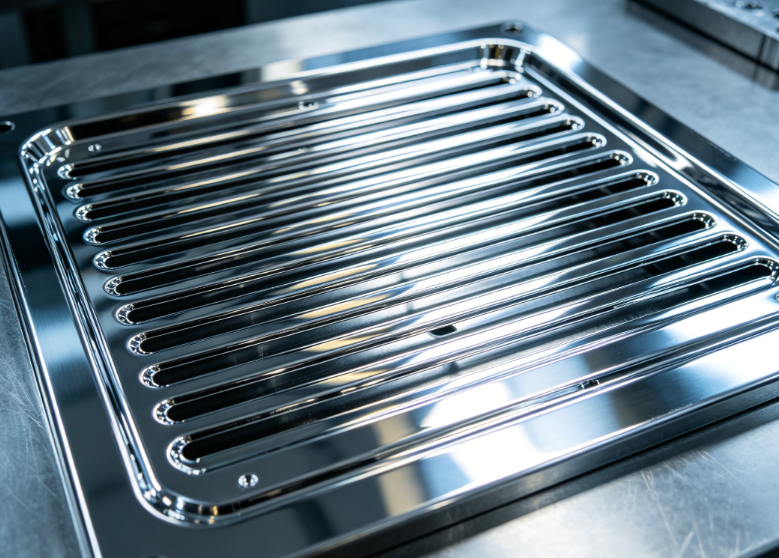

一、高光鏡面拋光

工藝目的

獲得鏡面級光潔度（Ra≤0.02–0.2 μm），讓塑件表面高光澤、高透亮，無劃痕、橘皮，適配 PC/ABS、ABS、PMMA 等透明 / 高光油煙機

面板。

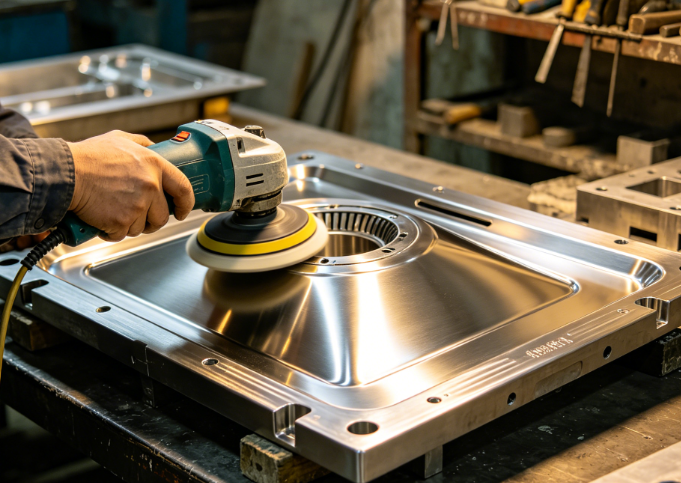

工藝流程

預處理：型腔打磨（600#→1200#→2000# 砂紙），去除 EDM/CNC 刀紋；

粗拋：油石 + 研磨膏（金剛石 / 氧化鋁），Ra 降至 0.8 μm 以下；

精拋：羊毛輪 + 鉆石膏（3 μm→1 μm→0.5 μm），Ra≤0.05 μm；

鏡面拋：無紡布 + 納米膏，Ra≤0.02 μm，無霧影、無針眼。

適用鋼材與要點

推薦：NAK80、S136、718H（預硬鋼 HRC32–38，易拋光、變形?。?；

禁忌：P20 或普通 45# 鋼難拋高光、易銹蝕；

關鍵：拋光后超聲波清洗 + 脫水防銹，避免殘留拋光粉導致塑件黑點。

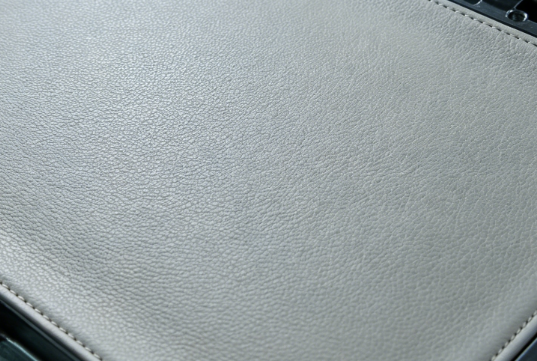

二、皮紋 / 咬花（曬紋，對應啞光 / 拉絲面板）

工藝目的

在模具表面做出均勻皮紋、拉絲紋、細砂紋，讓面板啞光防指紋、遮熔接痕、提升手感，是油煙機面板主流質感方案。

工藝流程

前處理：拋光至 Ra0.8–1.6 μm，脫脂除油（丙酮 / 超聲波）；

保護：非紋面貼抗酸膠，紋面涂耐酸油墨（UV 固化）；

腐蝕：浸入濃硝酸 + 鹽酸混合液（25–40℃，5–20 min），控制紋理深度 0.02–0.15 mm；

后處理：清洗→中和→烘干→檢查，紋理均勻、無深淺不一。

常用紋理與適配

細砂紋（VDI 24/30）：啞光細膩、防指紋，適配黑色 / 深色面板；

拉絲紋（直紋 / 亂紋）：仿金屬質感，適配銀色 / 灰色面板；

皮紋（MT1100/1101）：高檔觸感，適配高端機型。

三、鍍鉻 / 化學鍍鎳（耐腐蝕 + 耐磨 + 易脫模）

工藝目的

解決阻燃 ABS、PVC、PC + 阻燃劑等高溫釋放酸性氣體導致的型腔銹蝕，同時提升硬度（HRC≥60）、耐磨性與脫模性。

1. 硬鉻電鍍

鍍層：0.01–0.03 mm，HV800–1000，耐磨耐腐蝕；

適用：長期量產（≥50 萬模）、阻燃料 / 腐蝕性料、易拉傷型腔；

要點：鍍層均勻、無針孔，邊緣加厚防崩角。

2. 化學鍍鎳（無電鎳）

鍍層：鎳磷合金（5–10 μm），HV500–600，均勻覆蓋深腔 / 尖角、自潤滑、脫模好；

適用：復雜型腔、透明件（PC/PMMA）、要求低摩擦的面板；

要點：溫度 85–95℃，需控制基體硬度防變形。

四、氮化處理（高耐磨 + 抗疲勞，長期量產必備）

工藝目的

提升表面硬度（HV800–1200）、耐磨性、抗高溫疲勞，適配長期大批量（≥100 萬模）、加玻纖 / 阻燃增強料，解決型腔磨損、塌陷、變

形問題。

工藝參數

氣體氮化：500–550℃，保溫 20–30 h，氮化層0.03–0.05 mm；

離子氮化：溫度更低、變形更小，適合精密型腔；

效果：壽命提升 2–3 倍，耐高溫（≤600℃）、耐腐蝕。

適用鋼材

SKD61、H13、S136（淬火回火 HRC48–52，氮化后表層 HV1000+，芯部保持韌性）。

五、PVD 涂層（高端強化，耐磨 + 低摩擦 + 耐腐蝕）

工藝目的

2–5 μm超薄涂層（TiN、CrN、TiCN），HV2000+，極低摩擦系數（0.1–0.3），耐磨、耐腐蝕、易脫模、不粘模，適配高端油煙機面板、

精密外觀件。

工藝特點

低溫（200–500℃）沉積，模具不變形、不影響尺寸精度；

涂層致密、結合力強（≥50N），耐高溫（≤800℃）；

適合：S136、NAK80、SKD61，高光面直接涂層，無需后續拋光。

六、工藝選型速配（按面板需求）

高光鏡面面板（PC/ABS、黑色高亮）：NAK80/S136 + 高光拋光（Ra≤0.05 μm）；

啞光防指紋面板（深色、細砂紋）：718H/S136 + 咬花（VDI 24/30）；

仿金屬拉絲面板（銀色、拉絲紋）：718H + 拉絲咬花 + 鍍鉻 / 鎳；

阻燃 / 腐蝕性料面板（阻燃 ABS、PVC）：S136 + 鍍鉻 / 化學鍍鎳 + 氮化；

長期量產（≥100 萬模）、加玻纖料：SKD61/H13 + 氮化 + PVD 涂層。

七、常見缺陷與對策

塑件有劃痕 / 亮點：拋光不足或拋光粉殘留→重新精拋 + 超聲波清洗；

皮紋不均 / 深淺不一：腐蝕時間 / 溫度失控→優化腐蝕參數、加強前處理；

型腔銹蝕：未做防腐處理或鍍層破損→補鍍 / 氮化、定期防銹保養；

脫模粘模：摩擦系數高→鍍鎳 / PVD 涂層、增加脫模斜度。

總結

油煙機面板模具表面處理，需按外觀質感、塑料特性、量產規模匹配：高光靠拋光、啞光靠咬花、防腐靠鍍鉻 / 鎳、耐磨靠氮化 / PVD。

合理組合可兼顧外觀質量、生產效率、模具壽命，是油煙機面板量產成功的關鍵。
