防滑塑料衣架塑膠模具多型腔設計
2026-05-06 09:34:53
塑膠模具

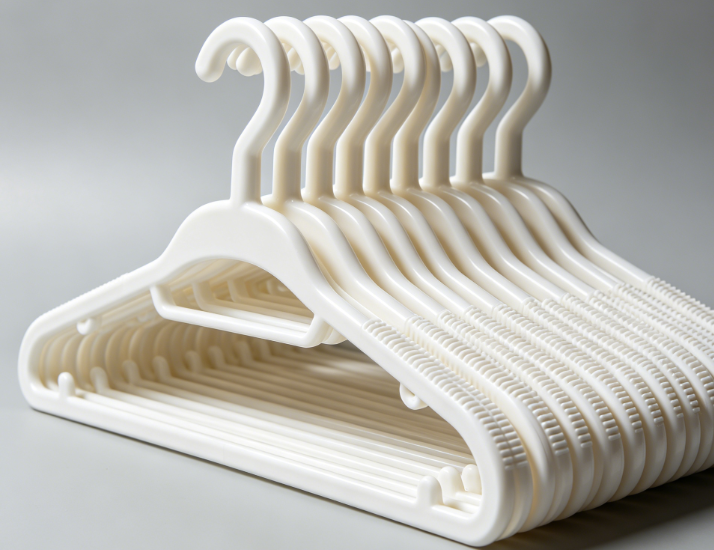

防滑塑料衣架是日常生活用量極大的注塑日用品，產品結構帶有表面防滑紋理與掛鉤倒扣造型，單件體積小、壁厚均勻，適合采用多型腔模具進行大批量自動化生產。多型腔模具設計的核心在于實現各型腔進料平衡、冷卻均勻、脫模順暢，同時保證防滑紋理成型清晰、無飛邊翹曲，兼顧模具加工工藝性、使用壽命與注塑生產效率，下面從整體結構各模塊進行規范設計闡述。
一、型腔數量與布局設計
防滑塑料衣架屬于小型薄壁注塑件，行業量產通用型腔規格為一出八、一出十六、一出二十四，所有設計參數均為模具廠量產通用可靠標準參數。家用常規防滑塑料衣架單件重量為 20g-30g，模具腔數根據注塑機鎖模力、射膠量及模板有效尺寸匹配確定，設計時射膠量預留 1.2 倍安全系數，鎖模力按照單腔投影面積與型腔壓力核算。多型腔模具采用對稱矩形陣列排位，量產最優方案為四乘四一出十六腔布局，能夠有效實現各腔填充平衡。型腔間距嚴格控制在 15mm-20mm，為冷卻水路加工、分型面排氣結構預留充足加工空間。衣架整體沿模具模板長邊排布，掛鉤結構統一向內布置，有效簡化抽芯機構的加工與裝配工藝，提升模具整體穩定性。

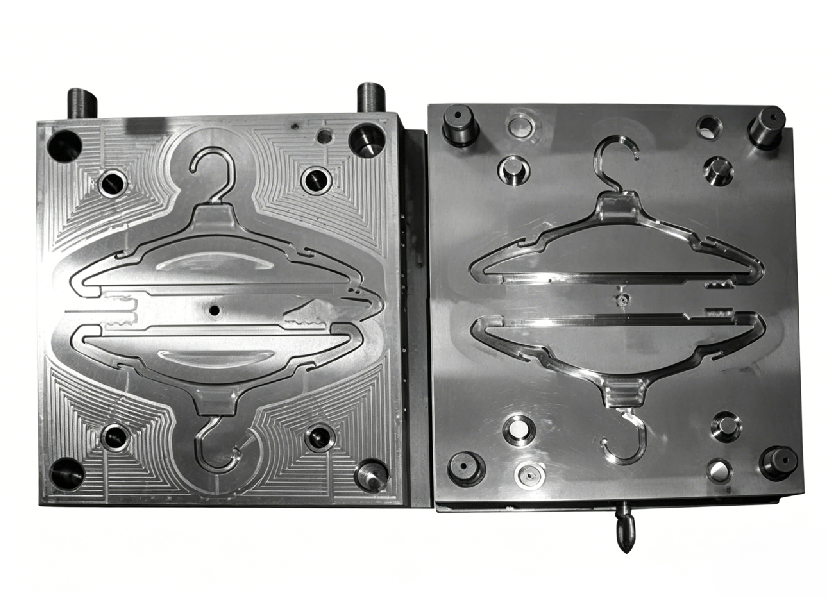

二、分型面與成型結構設計模具主分型面選取產品最大輪廓截面位置，滿足常規脫模需求。針對衣架掛鉤倒扣結構，行業統一采用滑塊抽芯成型方式，標準抽芯行程為 15mm-20mm。產品整體脫模拔模角度設置為 1.5°-2°，防滑紋理區域脫模斜度加大至 2°-3°，可有效避免脫模拉傷、卡頓等問題。分型面貼合配合間隙≤0.03mm，模具整體定位精度為 ±0.02mm，可徹底杜絕生產過程中飛邊、披峰缺陷。八腔及以下簡易模具采用整體式型腔型芯結構，加工便捷、剛性強，成型件材質選用 P20 模具鋼，熱處理硬度 48HRC-52HRC。十六腔及以上多型腔模具采用鑲拼式結構，將型腔主體、掛鉤滑塊、防滑紋理鑲件拆分獨立加工，便于后期維修更換、降低維護成本。滑塊及防滑成型關鍵部件選用 S136 防銹模具鋼，熱處理硬度 50HRC-54HRC，耐磨防銹性能優異。產品所有邊角采用 R0.5-R1 圓角過渡，有效降低注塑成型應力集中，避免生產過程中粘模、開裂等問題。
三、澆注系統設計多型腔模具核心要求為各腔填充平衡，十六腔以上量產模具普遍采用熱流道加冷流道復合結構，主澆口選用直徑 4mm 針閥式熱嘴，可大幅減少凝料浪費、提升成型效率。分流道采用平衡式布局，標準截面尺寸為 6mm×4mm。八腔小型簡易模具采用普通冷流道結構，流道選用圓形截面，直徑控制在 6mm-8mm。所有流道轉角均做圓弧過渡處理，流道末端設置冷料井，有效儲存前端雜料、冷料，避免雜質進入型腔影響產品質量。模具采用潛伏式澆口，適配自動化量產，成型后可自動斷澆，無需人工二次處理。澆口直徑控制在 1.2mm-1.5mm，澆口開設于衣架主體側邊或掛鉤根部，避開產品防滑紋理外觀面，杜絕澆口痕跡影響產品美觀。單腔根據填充需求設置 2 至 3 點進膠，保證填充速度均勻。所有型腔流道長度、截面尺寸、澆口規格完全統一，各腔填充時間差值控制在 0.1s 以內，保證所有衣架產品重量、尺寸、成型一致性。
四、冷卻與排氣系統設計冷卻系統采用前后模對應式排布，動模型芯配置直徑 10mm 直通式水路，水路間距保持 20mm-25mm，水路距離型腔表面 10mm-15mm。針對掛鉤、防滑紋理等關鍵成型區域，加密水路排布，提升冷卻均勻性。定模型腔采用環形水路，與動模水路一一對應，模具整體前后模溫差控制在 ±2℃以內。量產生產冷卻水溫度設定 40℃-60℃，水流速不低于 2m/s，防滑區域適當降低模溫，保障防滑紋理成型清晰、飽滿。
排氣槽開設在分型面、防滑紋理末端、掛鉤根部以及熔體熔接線交匯位置，解決注塑困氣、燒焦、缺料等缺陷。排氣槽標準深度為 0.02mm-0.03mm，寬度 5mm-10mm，排氣槽間距 10mm-15mm，所有排氣槽直通模具外側連通大氣，保證注塑過程中型腔內氣體完全排出，提升產品成型質量。
五、頂出脫模系統設計模具采用多點均衡頂出結構，單腔布置 4 至 6 根直徑 2mm-3mm 頂針，均勻分布在衣架肩部、底部及掛鉤兩側，保證產品頂出受力均勻、不變形。頂針裝配端面低于型腔表面 0.05mm-0.1mm，無頂印、凸起等外觀缺陷。掛鉤倒扣配套滑塊導柱導套配合間隙控制在 0.01mm-0.02mm，長期開合模運動順暢無卡頓，有效延長模具使用壽命。
六、成型材料與注塑工藝參數防滑塑料衣架量產常用原材料為 PP、PE 材質，可添加少量彈性體提升防滑性能，原料成型收縮率區間為 1.5%-2.5%，模具加工統一按照 2.0% 收縮率進行尺寸補償，符合行業通用設計標準。常規量產工藝參數穩定可靠，注射壓力設置 80MPa-90MPa，保壓壓力設置 40MPa-50MPa，模具恒溫控制在 40℃-60℃，產品單件冷卻時間 8s-12s，兼顧成型質量與生產效率。
七、整體設計總結防滑塑料衣架多型腔模具從型腔排位、分型結構、澆注系統、冷卻排氣、頂出機構到選材工藝，全部采用行業成熟可靠的設計參數與結構形式。通過對稱均衡排位保證多腔進料一致，利用滑塊結構解決掛鉤倒扣脫模難題，依靠合理水路與排氣布局控制產品翹曲、缺料和紋理模糊等缺陷，搭配適配的模具鋼材與注塑工藝參數，既能滿足大批量連續量產需求，又能保障產品外觀尺寸精度與防滑使用性能，模具結構維修方便、運行穩定，完全適配日用品注塑行業的實際生產應用要求。
