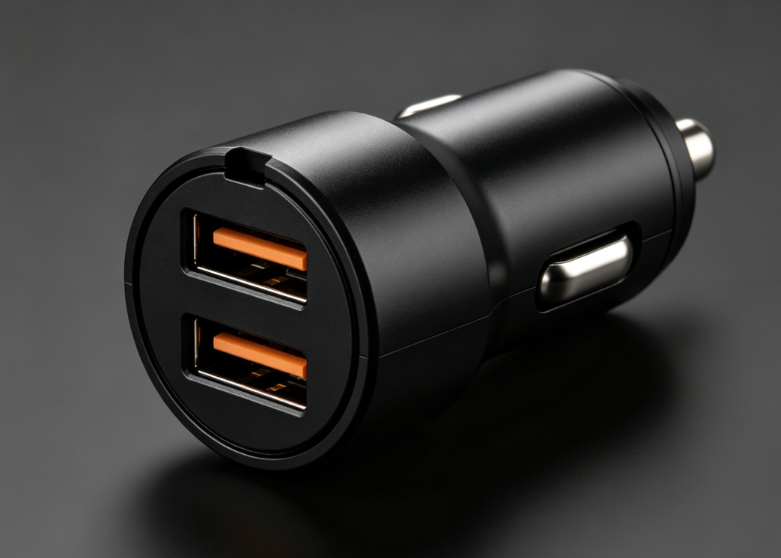

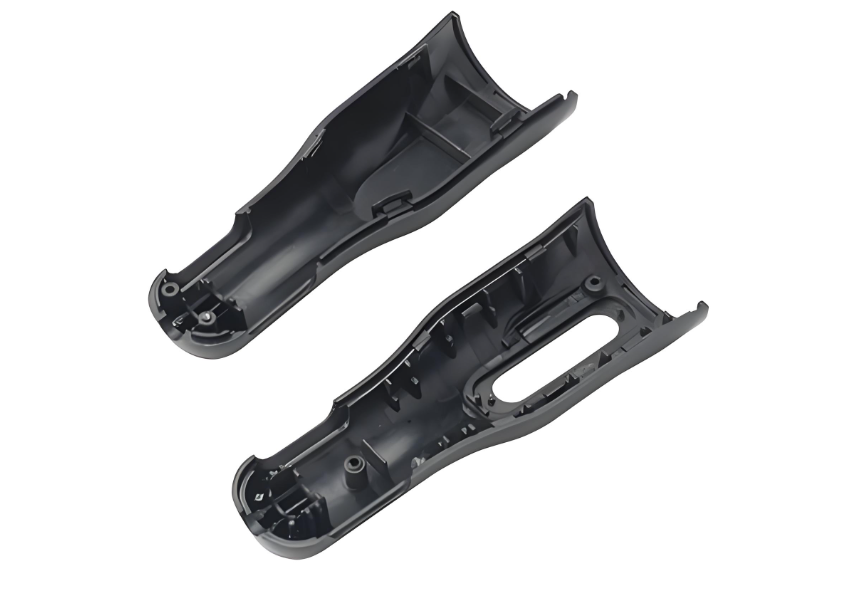

車載充電器外殼屬于車載 3C 精密塑膠件，長期置于車內狹小空間，需耐受高低溫交替、震動摩擦、輕微擠壓及日常插拔損耗，同時兼顧外觀質感、裝配精度與絕緣防護要求。產品多為薄壁框體結構，包含插孔位、卡扣骨、定位柱、散熱開槽等復雜細節，量產中易出現裝配錯位、壁厚縮水、分型面飛邊、脫模拉傷、散熱位填充不良等問題。

一、整體結構與壁厚均勻設計

合理規劃整體壁厚布局車載充電器外殼以輕量化緊湊設計為主，整體壁厚需保持均勻一致，常規主體壁厚控制在合理區間，避免局部積膠或壁厚過薄。加厚區域集中在安裝卡扣、固定柱、受力側壁位置，增強抗擠壓與抗震動能力；散熱槽、插孔薄壁區域適當減薄，既滿足散熱需求，又可減少縮水凹陷與成型困氣。壁厚差異化位置設置順滑圓弧過渡，杜絕直角死角，降低熔體流動阻力，防止應力集中導致后期開裂變形。

預留車載裝配適配余量外殼需與內部電路板、接口組件、上下蓋卡扣精準配合，模具設計階段嚴格控制裝配尺寸公差，卡扣、定位柱、限位槽等關鍵配合位預留微量裝配間隙。針對車載顛簸環境，強化卡扣成型結構，增加加強筋輔助加固，避免長期震動出現松脫、異響或裝配松動問題，提升整機貼合度與使用穩定性。

二、分型面與鎖模密封結構設計

簡潔化分型面布局結合外殼外觀面要求，分型面盡量避開正面可視區域，設置在側邊棱角、底部隱藏位置，減少外觀披峰與后續修邊工作量。針對插孔、側邊開槽等異形結構，采用局部鑲件拆分分型，簡化模具加工難度，同時避免復雜曲面分型造成合模錯位。分型面整體做平面精磨處理，保證貼合緊密，杜絕高壓注塑時出現溢膠毛刺。

強化模具剛性與鎖模定位車載充電器模具長期連續量產，需提升整體剛性，選用耐磨模具鋼材，關鍵封膠位做硬化處理。加裝高精度導柱導套、邊鎖與定位鎖塊，平衡合模受力，抵抗注塑高壓產生的漲模力，防止長期生產出現分型面間隙變大、批量飛邊等問題。狹小插孔位、窄槽封膠區域單獨強化鑲件強度，避免局部受壓變形影響成型精度。

三、澆注與流道系統設計

精準選擇澆口位置與類型優先選用潛伏式澆口、側澆口等隱蔽式進膠方式，將澆口設置在外殼底部、內壁非外觀區域，成型后自動斷膠，減少外觀痕跡。針對薄壁大面積殼體，采用平衡式多點進膠，縮短熔體流動行程，改善遠端填充不足、熔接痕明顯等缺陷；插孔、窄槽等狹小結構就近設置輔助進膠點，保證復雜位置填充飽滿。

優化流道平衡與料流導向流道采用圓潤梯形截面設計，內壁光滑過渡，減少熔體流動阻力與剪切過熱，避免外殼表面氣紋、燒焦、銀絲等缺陷。多腔模具嚴格保證流道長度、截面尺寸對稱一致，實現各型腔同步填充，控制單件重量偏差與收縮差異，穩定批量尺寸一致性。縮短主流道長度，減少冷料產生，提升原料利用率與成型效率。

四、冷卻系統均衡化設計

隨形環繞式水路排布車載充電器外殼局部結構密集，熱量集中易導致收縮不均、殼體翹曲變形。模具采用隨形環繞水路，水路貼近型腔型芯成型面，針對側壁、插孔位、加強筋、卡扣等熱量集中區域單獨布設水路，縮小水路間距，提升換熱效率。水路轉角位置平緩過渡，保證冷卻水循環通暢，消除冷卻死角，實現模具全域溫度均衡。

分區控溫適配結構差異外殼外觀面、精密裝配位與結構復雜區域實行分區控溫，合理調控模溫，避免溫差過大引發的彎曲變形、尺寸偏差。穩定均勻的冷卻可加快塑件定型速度，縮短成型周期，同時降低內應力，提升外殼耐高低溫循環能力，減少車載環境下開裂、變形隱患。

五、排氣系統針對性優化

重點區域強化排氣設計熔體流程長、結構密集位置容易困氣，是燒焦、缺料、熔接痕的主要誘因。在分型面非外觀區域分段開設淺深度排氣槽，兼顧排氣效果與防溢膠性能；插孔開槽、筋條末端、鑲件拼接縫隙、頂針配合位增設輔助排氣，全方位覆蓋排氣盲區。狹小密閉結構利用鑲件可拆卸優勢，優化間隙排氣，方便后期積碳清理與維護。

六、脫模機構合理配置

均衡頂出防止外觀損傷充電器外殼外觀要求嚴格，禁止頂白、拉傷、劃痕等缺陷。采用頂針均勻排布方案，在殼體平面、定位柱、卡扣周邊分散頂出力，避免局部受力集中。針對內側倒扣、卡扣結構，搭配小型斜頂或滑塊抽芯機構，平穩完成倒扣脫離，防止硬拉導致卡扣斷裂、殼體開裂。

優化脫模斜度與表面處理外觀面、側壁、插孔內壁預留合理脫模斜度，降低塑件包緊力；型腔外觀面做精細拋光處理，減小脫模摩擦力，保證頂出順暢。骨位、窄槽等內側結構精細化打磨，去除鋒利棱角，避免脫模刮傷內壁，兼顧成型品質與脫模穩定性。

七、模具耐用性與后期維護設計

模塊化鑲件便于維修更換插孔、卡扣、易磨損窄槽等高頻損耗位置，采用獨立鑲件模塊化設計，后期出現磨損、披峰、崩角時可單獨更換，降低整體修模成本與停機時間。鑲件采用卡扣式或止口定位，裝配精準、拆裝便捷，適配長期量產維護需求。

適配車載專用塑膠原料特性車載充電器常用 ABS、PC、ABS+PC 改性料，部分阻燃級原料流動性強、易產生飛邊。模具封膠間隙、排氣深度按原料特性精準調整，同時強化模具耐腐蝕、耐碳化性能，適配阻燃原料長期注塑生產，減少積碳粘附與模具腐蝕問題。

總結

車載充電器外殼塑膠模具設計，需要同時兼顧外觀品質、精密裝配、車載環境耐用性與量產實用性。通過優化壁厚結構、分型密封、澆注冷卻、排氣脫模及模塊化結構設計，可有效解決成型翹曲、毛刺、填充不良、脫模損傷等常見問題，穩定產品尺寸精度與結構強度，讓車載充電器外殼具備優良的密封性、抗震動性與耐溫性，完全適配車載場景長期使用需求。
