物流塑料周轉箱模具結構優化的核心，是圍繞大尺寸、深腔、多加強筋、易變形、高承重、長壽命的特點，從分型面、澆注、冷卻、抽芯脫模、排氣、導向、材料與表面處理七大系統進行系統性優化，實現成型穩定、周期短、次品少、壽命長。

一、分型面與型腔布局優化

核心目標：減少飛邊、便于排氣、保證堆碼精度、簡化加工。

避讓式分型線：將分型面避開箱體把手、卡扣、堆碼凸臺等受力與關鍵裝配區域，防止飛邊殘留影響堆疊與強度；箱體側壁分型面優選平面 + 臺階復合結構，增強鎖模密封性，防止溢邊。

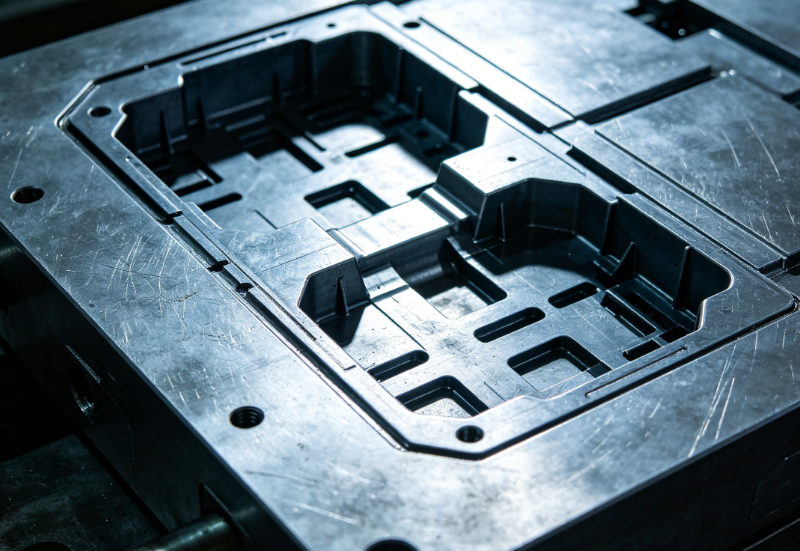

型腔排布：標準周轉箱（如 600×400mm）常用1 模 1 腔，保證成型精度與冷卻均勻；小尺寸箱可1 模 2 腔，采用平衡對稱布局，避免流道長短差異導致填充不均。

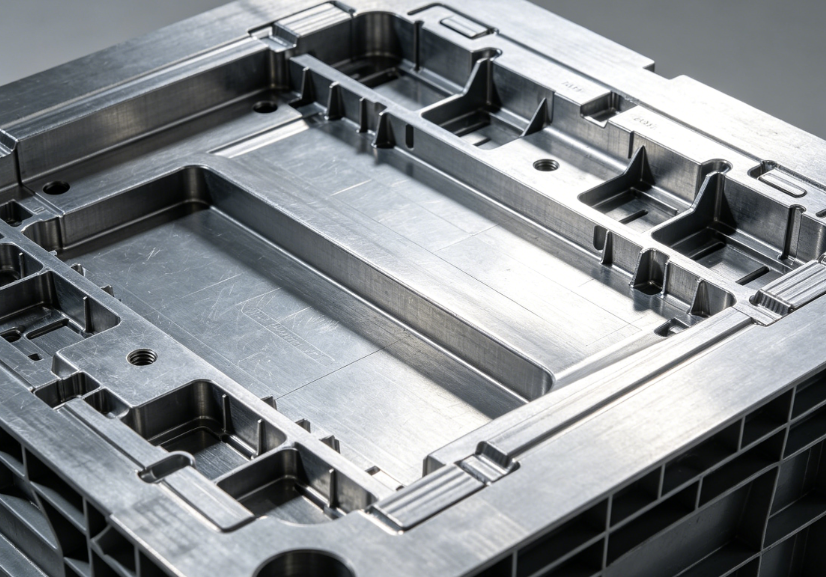

鑲塊拆分設計：型腔、型芯按箱體主體 + 四角 + 加強筋 + 底部拆分鑲件，便于深腔與筋位加工、拋光、排氣與維修；深腔側壁鑲件采用掛式定位 + 止口鎖緊，防止高壓下位移。

二、澆注系統優化（消除縮痕、熔接痕、缺料）

核心目標：均衡填充、低應力、少痕跡、易去料。

澆口類型與位置

底部大平面：扇形 / 扇形側澆口（寬 15–30mm），覆蓋 1/3–1/2 底邊，流速均勻，減少底部縮痕與熔接痕。

側壁 / 隱蔽處：潛伏式澆口（φ3–5mm），自動斷澆，外觀無痕跡，適合自動化生產。

大型箱（>500mm）：多點熱流道（2–4 點底部進膠），消除遠端缺料，縮短填充時間，降低內應力。

流道優化

采用圓形平衡流道（主流道 φ8–12mm，分流道 φ6–10mm），比梯形流道壓力損失小、冷卻均勻。

熱流道優選針閥式，控制保壓與澆口封閉時間，消除澆口縮痕與流延。

參數匹配：慢–快–慢注射（低速防噴痕、高速充型、減速保壓），配合多段保壓，厚壁 / 筋位充分補縮。

三、冷卻系統優化（控變形、縮周期）

核心目標：全域均勻冷卻、溫差 < 5℃、縮短周期 20–30%。

隨形水路（核心）

傳統：直通水路，深腔 / 角落冷卻差、易翹曲。

優化：3D 打印隨形水路 / 深孔鉆復合水路，緊貼型腔、型芯、滑塊、鑲件表面（距壁 15–25mm），覆蓋底部、側壁、加強筋、四角。

尺寸：主水路 φ8–12mm，滑塊 / 鑲件內 φ6–8mm，保證水流速≥1m/s。

分區控溫

動 / 定模、四角 / 中心、滑塊 / 主體獨立水路回路，分別調溫，解決箱體厚薄差導致的收縮不均。

深腔型芯：中心隔水片 / 螺旋水路，強化內部冷卻。

密封與防漏：采用O 形圈 + 臺階密封，避免漏水導致型腔局部過熱、制品缺陷。

四、抽芯與脫模系統優化（解決深腔、倒扣、頂白變形）

周轉箱四面多筋、堆碼卡扣、把手等倒扣多、脫模阻力大，是優化重點。

四面滑塊抽芯（標準方案）

常規：斜導柱滑塊，模具體積大、加工復雜。

優化：油缸驅動四面復合滑塊（兩兩對滑），抽芯力大、行程穩、速度可控；滑塊配耐磨塊（青銅 / 硬質合金）+ 導向槽，長期運行不卡滯、磨損小。

滑塊內：內置冷卻 + 獨立排氣，防止局部過熱與困氣燒蝕。

頂出系統（防變形、頂白）

組合頂出：頂板（大面積托底）+ 頂針（筋位 / 角落）+ 氣頂輔助，頂出力均勻分布，避免單點頂白與箱體變形。

頂出平衡：頂針避開外觀面與薄弱區，數量充足、排布對稱；頂出行程≥箱深 + 5mm，確保完全脫模。

二次脫模：深腔高筋箱采用定模拉板 + 油缸二次頂出，先分型抽芯，再緩慢頂出，降低脫模阻力，防止撕裂。

斜頂 / 內抽芯：內側卡扣 / 凹槽用小角度斜頂（≤12°）+ 導向耐磨塊，配合復位桿與彈簧，確保開合順暢。

五、排氣系統優化（消除焦痕、氣泡、熔接痕弱）

核心目標：熔體前沿氣體快速排出，無困氣。

分型面排氣：箱體四周、四角、熔接痕處開排氣槽（深 0.02–0.05mm、寬 5–15mm、長 10–20mm），末端通大氣。

深腔與筋位排氣：加強筋根部、深腔底部鑲件拼隙排氣（0.015–0.025mm 間隙）或鑲?cè)肱艢怃摚ǘ嗫卒摚鉀Q死角困氣。

滑塊 / 斜頂排氣：滑塊配合面、斜頂導向處開排氣槽，避免抽芯時負壓粘模。

六、導向與定位系統優化（控精度、防偏移、長壽命）

精密導向：4 根大直徑導柱（φ35–50mm）+ 導套，前置定位、加長導向段，承受側壓力與偏心載荷。

精定位：動 / 定模、滑塊、鑲件采用止口（錐度 / 方形）+ 定位銷，合模精度 ±0.01mm，保證箱體尺寸與堆碼公差。

耐磨與保護：導柱、滑塊、斜頂配自潤滑耐磨板，減少磨損；設限位柱，保護分型面與型腔不被壓塌。

七、模具材料與表面處理（提壽命、降維護）

材料選型

型腔 / 型芯：718H/NAK80（預硬，易拋光，50 萬模次）；S136H（耐腐蝕、高拋光，適合食品 / 冷鏈箱）。

滑塊 / 斜頂：SKD61/8407，紅硬性好、耐磨。

模板：P20/45# 鋼，保證剛性。

表面處理

型腔：氮化處理（HV800–1000）/ 鍍鉻，耐磨、防腐蝕、易脫模。

滑塊 / 導向：滲碳淬火 + 拋光，摩擦面加潤滑槽。

八、常見缺陷對應優化方案

箱體翹曲變形：優化冷卻（對稱水路、分區控溫）、均勻壁厚、降低保壓與冷卻不均、優化澆口位置。

底部 / 筋位縮痕：增加保壓壓力與時間、底部加扇形澆口、厚壁處強化隨形冷卻。

飛邊（毛邊）：修復分型面、提高鎖模力、降低注射壓力、優化滑塊楔緊與合模精度。

頂白 / 頂裂：增加頂出面積、改用頂板 + 頂針組合、優化脫模斜度（≥1.5°）、二次頂出。

熔接痕強度低：調整澆口使熔接痕位在非受力區、提高料溫模溫、優化排氣。

總結

成型周期：縮短 20–30%（傳統 40–50s → 優化 25–35s）。

尺寸精度：堆碼錯位公差 ±0.02mm，承重提升 15%。

模具壽命：80–120 萬模次（傳統 50 萬次）。

次品率：由 3–5% 降至 0.5% 以下。
