樣條模具屬于長條平直型試樣模具，產品壁厚均勻、填充流程長、型腔密閉性高，是注塑生產中排氣不良高發模具。生產過程中型腔內部密閉空氣、塑料高溫熔融產生的裂解氣體、原料殘留水汽無法及時排出型腔，就會造成困氣現象。常見不良表現為產品末端燒焦發黑、填充不滿缺料、表面氣紋霧斑、熔接痕粗大、內部空洞氣泡、樣條韌性變差易斷裂等問題，直接影響拉伸、沖擊、彎曲等物性測試精度，同時造成量產不良率高、調機困難、模具分型面積碳堵塞、型腔磨損加快、生產穩定性差等一系列問題。想要徹底解決排氣不良，需按照先定位困氣、模具結構根治、注塑工藝輔助、現場應急改善、日常保養維護全套流程細化改善。

一、精準定位困氣位置

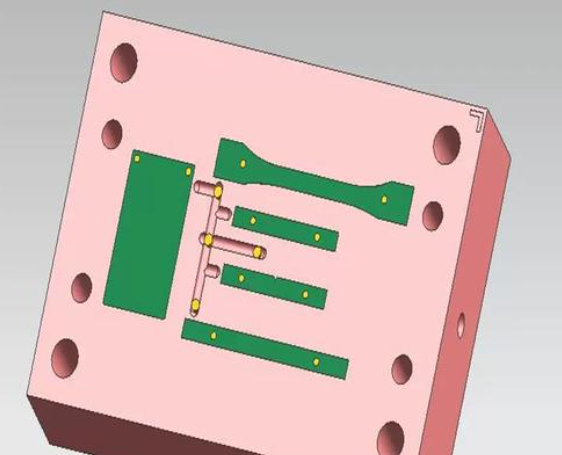

樣條模具結構規整、走膠路徑固定，困氣位置規律性極強，改模前必須精準鎖定氣團聚集點位，杜絕盲目開槽、亂改結構導致的飛邊、尺寸偏差、分型面壓傷、模具報廢等次生問題。長條樣條大多采用單點側澆口進料，熔體勻速向前推進，會持續將型腔內部空氣、塑膠揮發氣體向前擠壓，最終封閉聚集在固定區域。

常見核心困氣位置：

熔體最后填充的末端：也就是樣條遠離澆口的最遠端，是90% 樣條模具主要困氣點，熔體最后封膠，氣體完全無法自然溢出，最容易出現燒焦、缺料。

分型面合模線區域：整條樣條分型面貼合緊密，無自然排氣間隙，走膠過程中側邊氣體容易滯留堆積，產生輕微氣紋、發霧。

樣條兩端、邊角厚薄過渡區：邊角流動阻力大，熔體包裹空氣形成封閉氣團，排氣不暢會出現局部發白、燒焦。

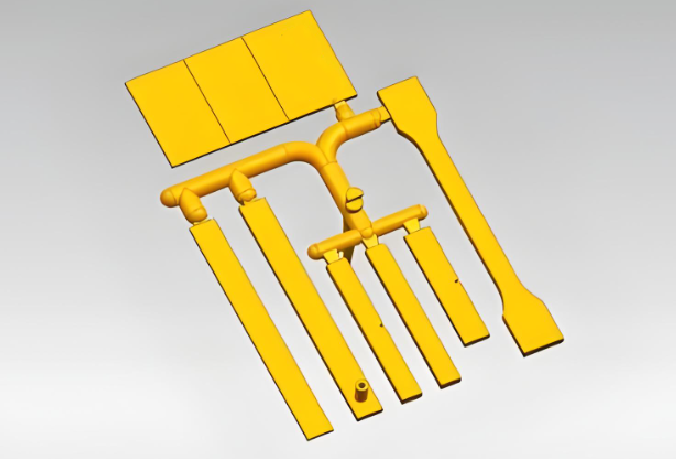

多穴模具熔接痕位置：多澆口或多流道進料時，熔體交匯融合位置，空氣與揮發氣無法排出，導致熔接痕明顯、結合強度低。

現場可通過低速短射試模法快速定位困氣位置，逐步增加射膠行程，觀察產品缺料、發黑、氣紋分布位置；條件充足可搭配模流分析模擬填充狀態，精準查看氣體堆積壓力與滯留區域，為改模提供精準依據。

二、模具結構優化

模具結構優化是解決排氣不良的核心根本手段，工藝調機僅能臨時緩解，只有優化模具排氣結構，才能實現長期穩定量產，結合樣條長條結構特性，分多結構全方位優化排氣通道。

1. 分型面排氣槽優化

在樣條流動末端、整條側邊非外觀分型面位置，分段開設專用排氣槽，嚴禁整段通槽避免大面積飛邊。所有排氣槽統一采用兩段式標準結構，前段淺排氣槽負責控氣防溢料，后段深引流槽負責快速導氣排出。

根據常用塑膠材質細化標準深度：PP、PE、PA 軟性材質：排氣槽深度 0.015–0.02mm，單段寬度 3–5mm；ABS、PS 通用硬膠：排氣槽深度 0.02–0.025mm；PC、PC+ABS 高粘度透明料：排氣槽深度 0.025–0.035mm；加玻纖改性材質：排氣槽深度 0.03–0.04mm（玻纖易堵槽，需加深排氣）。

長條樣條均勻分段開槽，每隔 20–40mm 設置一組排氣槽，保證整條型腔無排氣死角，后端引流槽統一加深至 0.5–1.0mm，確保氣體可以快速導出模具外部，不會滯留槽內。

2. 死角鑲件排氣改造

針對樣條端部、型腔封閉死角、無法開設分型面排氣槽的位置，采用分體鑲件結構優化排氣。將困氣嚴重的區域單獨拆出鑲件，嚴格控制鑲件與模仁的配合間隙，間隙等同于對應材質排氣槽深度，利用精密配合間隙排氣。同時鑲件背部全部避空 10–15mm，預留充足導氣空間，避免鑲件貼合模仁堵死排氣通道，徹底解決封閉式死角困氣問題。

3. 頂針、司筒間隙輔助排氣

樣條模具頂出位置可作為輔助排氣通道，微調頂針與頂針孔單邊間隙，控制在 0.005–0.01mm 之間，既保證可以透氣，又不會產生飛邊毛刺。同時對頂針板、頂出固定板做避空開槽處理，讓從頂針間隙溢出的氣體可以順暢散出模具內部，避免氣體積壓在型腔內部。

4. 頑固困氣真空排氣改造

針對高粘度材質、加長型樣條、嚴重末端燒焦的頑固困氣模具，加裝真空排氣系統。在模具主要困氣末端安裝真空排氣嘴與真空槽，注塑射膠前提前啟動真空機，以 - 0.08~-0.09MPa 負壓抽走型腔內部所有空氣，從根源杜絕困氣、燒焦、氣紋問題，適配高精度、高物性要求的樣條生產。

5. 排氣塞微孔輔助排氣

極小死角、無法開槽、無法改鑲件的位置，可加裝粉末冶金排氣塞，或加工 Φ0.05–0.1mm 激光微孔密集排氣。微孔與排氣塞可以透氣不溢料，專門解決局部微小區域頑固困氣缺陷。

三、注塑工藝參數調整

在模具未改?；蚋哪：筝o助穩定生產，可通過注塑工藝微調，減少卷氣、給足排氣時間，快速改善排氣不良缺陷。

射膠速度采用慢 - 快 - 慢分段模式：射膠初期低速填充，避免高速卷氣包裹空氣；中段正?？焖偬畛涮嵘尚托剩荒┒朔饽z階段慢速射膠，預留充足排氣時間，防止瞬間封氣。

適度提升料溫、模溫：料溫提升 5–10℃、模溫提升 3–5℃，降低塑膠熔體粘度，提升流動性，讓氣體更容易隨熔體流動排出，同時減少高溫裂解積碳。

合理增加背壓：將背壓調整至 0.3–0.5MPa，充分?jǐn)嚢枞廴谒苣z，排出原料內部夾雜的空氣與水汽，減少內部氣源。

延后保壓切換：適當延后 V/P 保壓切換點，避免過早封死型腔排氣通道，讓末端氣體完全排出后再保壓定型。

嚴格原料干燥管控：PC、PA、ABS 等易吸濕材質必須按標準干燥，100–120℃干燥 2–4 小時，徹底去除原料水分，杜絕水汽氣化產生內部氣體與氣泡。

四、現場臨時補救方案

在緊急生產、來不及改模的情況下，可采用現場無損微調方式臨時救急，快速降低不良率：

在困氣位置分型面，用油石精細打磨淺排氣槽，深度控制在 0.02–0.03mm，臨時打通排氣通道；

輕微微調困氣區頂針間隙，松 0.01–0.02mm 輔助排氣，量產結束后需復位防止飛邊；

模具開合狀態下，用吸塵器對準頂針避空位、分型面末端負壓抽氣，輔助排走型腔余氣。

五、日常生產維護

樣條模具排氣不良大部分后期異常，均為排氣槽積碳堵塞、粉塵堆積、分型面磨損導致，日常保養至關重要。

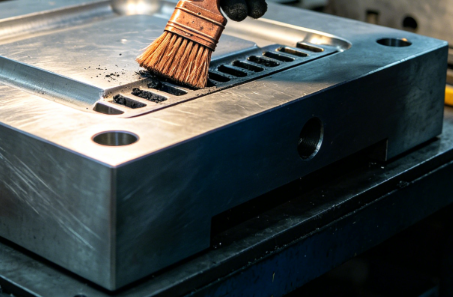

每班生產結束后，必須清理所有排氣槽、引流槽內的塑膠積碳、粉塵、油污，保證排氣槽通透無堵塞；

定期檢查鑲件配合間隙、頂針間隙，避免長期磨損導致間隙變小、排氣失效，或間隙過大產生飛邊；

生產玻纖材質時積碳速度快，需加密清理頻次，定期重新打磨開槽修復排氣槽深度；

杜絕長期高壓高速生產導致分型面壓塌、排氣槽變形，發現輕微變形及時拋光修模。

六、整體改善總結

改善第一步優先精準定位困氣點位，不盲目改模；

核心改善以分型面兩段式排氣槽為主，死角搭配鑲件、頂針間隙排氣；

頑固燒焦、缺料問題加裝真空排氣系統徹底解決；

搭配分段射速、合理溫壓、原料干燥的工藝輔助優化；

依靠常態化清理保養，保證排氣結構長期有效，穩定樣條成型品質與物性數據。
