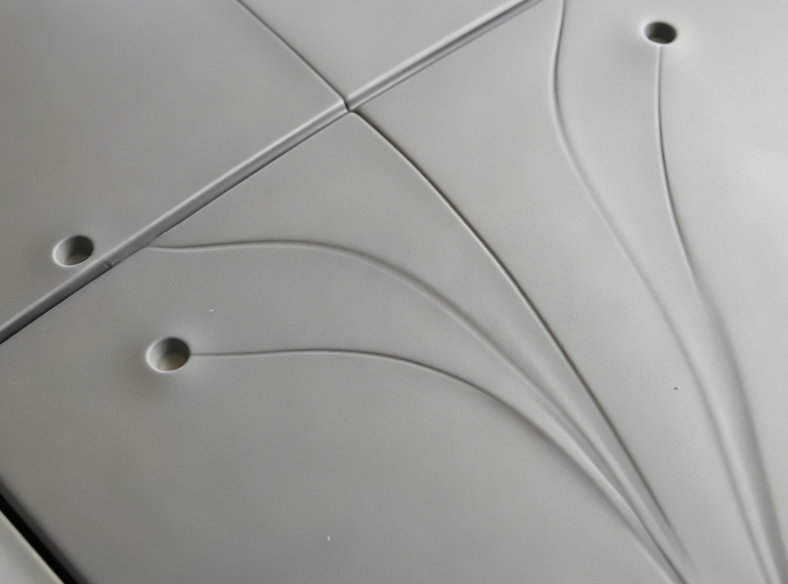

在注塑生產(chǎn)中，噴流痕是高頻出現(xiàn)的外觀缺陷，常集中出現(xiàn)在澆口對(duì)應(yīng)位置，呈現(xiàn)蛇形紋路、條狀流紋與不規(guī)則波紋，在薄壁塑件、高亮外殼及透明塑膠產(chǎn)品上表現(xiàn)尤為明顯。該缺陷本質(zhì)是熔體進(jìn)入型腔時(shí)流動(dòng)方式異常，高速直射料流無(wú)法貼合模壁平穩(wěn)層流，雜亂的料流形態(tài)快速冷卻定型，最終殘留在產(chǎn)品表面。噴流痕不僅破壞外觀完整性，影響產(chǎn)品外觀等級(jí)判定，嚴(yán)重時(shí)還會(huì)伴隨熔接強(qiáng)度不足、表面瑕疵增多等問(wèn)題，拉低生產(chǎn)良率。

一、注塑工藝參數(shù)不合理

工藝設(shè)置不當(dāng)是現(xiàn)場(chǎng)噴流痕最主要的誘發(fā)因素。注射速度過(guò)快為核心問(wèn)題，單一高速一段充填模式，會(huì)讓熔體經(jīng)過(guò)狹小澆口時(shí)產(chǎn)生極強(qiáng)剪切力，流速瞬間飆升，以直射形式?jīng)_入型腔內(nèi)部，無(wú)法沿模壁緩慢鋪展，形成噴射亂流。同時(shí)注射壓力過(guò)高、射速切換無(wú)分段控制，進(jìn)一步加劇料流沖擊，放大流動(dòng)紊亂問(wèn)題。溫度匹配失衡同樣影響顯著，料筒溫度偏高會(huì)降低熔體粘度，流動(dòng)性過(guò)強(qiáng)更易出現(xiàn)噴射；模具溫度過(guò)低時(shí)，表層熔體接觸型腔瞬間冷卻固化，雜亂的流紋被直接鎖定，無(wú)法自然融合淡化。另外保壓時(shí)機(jī)錯(cuò)亂、塑化參數(shù)不穩(wěn)定，會(huì)造成熔體密度不均，流動(dòng)一致性變差，間接加重噴流痕的顯現(xiàn)。

二、澆注系統(tǒng)結(jié)構(gòu)設(shè)計(jì)缺陷

模具進(jìn)膠結(jié)構(gòu)不合理，是噴流痕反復(fù)出現(xiàn)的根本原因。直澆口、小點(diǎn)澆口等直射式進(jìn)膠結(jié)構(gòu)，正對(duì)大面積空曠型腔，熔體無(wú)緩沖直接直線射出，極易形成噴射痕跡。澆口截面尺寸過(guò)小，熔體通過(guò)時(shí)剪切速率急劇增大，流速驟增的同時(shí)產(chǎn)生大量剪切熱，導(dǎo)致料流狀態(tài)失控。流道布局存在轉(zhuǎn)角尖銳、流道粗細(xì)突變、流程過(guò)長(zhǎng)等問(wèn)題，熔體輸送過(guò)程阻力波動(dòng)大，流動(dòng)穩(wěn)定性被破壞。多數(shù)簡(jiǎn)易模具缺少冷料井、緩沖臺(tái)階等輔助結(jié)構(gòu)，前端低溫冷料伴隨高速熔體一同進(jìn)入型腔，進(jìn)一步擾亂正常料流走向，促使噴流痕持續(xù)產(chǎn)生。

三、模具型腔與排氣系統(tǒng)不足

型腔結(jié)構(gòu)與排氣條件不足，會(huì)進(jìn)一步加劇噴流痕缺陷。澆口正對(duì)區(qū)域無(wú)筋位、擋墻、阻流鑲件等限位結(jié)構(gòu)，型腔內(nèi)部空間空曠，高速料流射出后無(wú)阻擋約束，肆意擴(kuò)散形成亂流。模具排氣設(shè)計(jì)缺失或排氣槽堵塞，料流末端、分型面、鑲件配合位困氣嚴(yán)重，高壓氣流與紊亂熔體相互擠壓摩擦，氣流紋路與噴流痕疊加，缺陷更加明顯。型腔表面拋光處理不一致，局部粗糙面、加工紋路會(huì)增大熔體流動(dòng)阻力差，料流推進(jìn)快慢不均，流動(dòng)紋路視覺(jué)效果被放大，瑕疵更加突出。

四、原料材質(zhì)與塑化管控問(wèn)題

原料選型及前期處理不到位，也是不可忽略的誘因。選用熔融指數(shù)過(guò)高的原料，熔體流動(dòng)性過(guò)強(qiáng)、粘度偏低，成型過(guò)程中極易產(chǎn)生高速噴射現(xiàn)象。原料干燥不徹底，粒子內(nèi)部殘留水分與揮發(fā)性雜質(zhì)，高溫塑化后氣化形成微小氣泡，混雜在料流當(dāng)中，與噴流紋路結(jié)合形成復(fù)合型外觀缺陷。螺桿背壓過(guò)低、儲(chǔ)料轉(zhuǎn)速不合理，熔體混煉不充分，整體均勻度不足，局部熔體粘度差異較大，流動(dòng)節(jié)奏失衡，最終在產(chǎn)品表面形成不規(guī)則流紋。長(zhǎng)期生產(chǎn)中料筒積碳、雜料混入，同樣會(huì)破壞熔體純凈度，誘發(fā)噴流及衍生瑕疵。

五、噴流痕快速消除工藝改善方法

現(xiàn)場(chǎng)調(diào)機(jī)可優(yōu)先通過(guò)工藝優(yōu)化快速解決問(wèn)題，成本低、見(jiàn)效快。采用多級(jí)分段射膠模式，澆口位置前段設(shè)置低速低壓充填，待熔體填滿澆口周邊、貼合模壁后，再切換中速完成主體充填，從源頭杜絕料流直射。適當(dāng)降低料筒前段溫度，減小熔體流動(dòng)性，同時(shí)適度提高模具溫度，延長(zhǎng)表層熔體冷卻時(shí)間，讓紊亂料流充分融合平復(fù)。合理放緩整體注射壓力，優(yōu)化保壓切換位置，減少熔體二次擠壓擾動(dòng)，穩(wěn)定整體充填狀態(tài)，多數(shù)輕微噴流痕可通過(guò)參數(shù)調(diào)整直接消除。

六、模具結(jié)構(gòu)長(zhǎng)效優(yōu)化方案

針對(duì)頑固性噴流痕，需通過(guò)模具整改實(shí)現(xiàn)徹底改善。優(yōu)化進(jìn)膠方式，將直射式澆口改為扇形澆口、牛角澆口、潛伏式澆口，改變?nèi)垠w流向，引導(dǎo)料流側(cè)向貼壁流動(dòng)，弱化直射沖擊力。適當(dāng)加大澆口與流道尺寸，圓弧化修整流道轉(zhuǎn)角，降低熔體剪切作用，保證流速平穩(wěn)均勻。在澆口正對(duì)區(qū)域增設(shè)阻流臺(tái)階、冷料井、擋墻結(jié)構(gòu)，阻擋高速料流，強(qiáng)制料流轉(zhuǎn)向?qū)恿?。全面整改排氣系統(tǒng)，加深拓寬料流末端排氣槽，定期清理排氣槽積炭，保證型腔內(nèi)氣體順暢排出，避免困氣干擾料流。

七、原料與生產(chǎn)標(biāo)準(zhǔn)化管控

規(guī)范日常生產(chǎn)管控，可有效預(yù)防噴流痕批量出現(xiàn)。根據(jù)產(chǎn)品結(jié)構(gòu)匹配適配原料牌號(hào)，避免高流動(dòng)材料濫用，把控熔體合理粘度。嚴(yán)格執(zhí)行原料干燥標(biāo)準(zhǔn)，徹底去除水分與揮發(fā)物，杜絕氣紋與流紋疊加缺陷。合理提高螺桿背壓，均勻混煉熔體，保證塑化品質(zhì)穩(wěn)定統(tǒng)一。定期拆解清理螺桿與料筒，清除碳化積料與雜質(zhì)，防止異物影響料流狀態(tài)，從生產(chǎn)源頭減少各類外觀缺陷的產(chǎn)生。
