注塑模具是配套注塑成型工藝使用的核心精密工藝裝備，是實現熱塑性、熱固性塑料制品規模化、標準化生產的專用工裝。其核心原理是通過預先設計的型腔結構，將注塑機塑化完成的熔融塑料熔體，以高壓、高速狀態注入閉合的模腔內部，經冷卻固化后開模取出與型腔結構完全一致的塑料制品。

在現代制造業體系中，注塑模具是塑料加工產業的核心基礎裝備，直接決定塑料制品的尺寸精度、外觀質量、結構性能與生產效率，同時也決定了產品的制造成本與量產穩定性，是家電、汽車、電子、醫療等多個支柱產業不可或缺的配套環節。

一、注塑模具的核心結構組成

一套完整的注塑模具為模塊化組合結構，各功能單元協同完成成型動作，核心結構可分為 7 大系統，各系統的組成與核心功能如下：

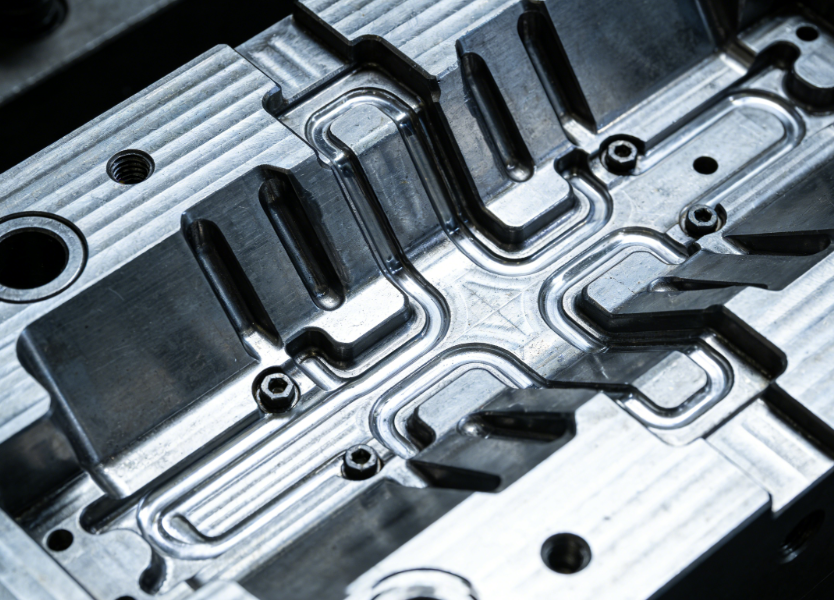

成型零部件系統

為模具的核心功能單元，由型腔（凹模）、型芯（凸模）、鑲件、成型滑塊等部件組成，直接決定塑料制品的內外輪廓、尺寸精度、結構特征與表面狀態，制品的所有結構特征均通過該系統復刻實現。

澆注系統

是熔融塑料從注塑機噴嘴進入模具型腔的流通通道，由主流道、分流道、澆口、冷料井 4 個核心部件組成，核心作用是保證塑料熔體平穩、均勻、有序地填充至型腔各處，同時完成熔體前端冷料的緩存，避免冷料進入型腔影響制品質量。

導向定位系統

由導柱、導套、定位銷、定位塊等部件組成，核心作用是保證模具動模與定模在合模、開模過程中精準對合，控制合模位置公差，避免因合模錯位導致制品出現飛邊、尺寸偏差、模具磨損等問題。

頂出脫模系統

由頂桿、頂管、頂板、復位桿、頂出導向部件等組成，核心作用是在開模階段，將冷卻定型后的制品平穩、均勻地從型腔或型芯上脫出，避免制品脫模過程中出現變形、拉傷、粘模等缺陷，是實現連續自動化生產的核心單元。

溫度調節系統

由模具內部的循環水路、油道、加熱棒、溫控元件等組成，核心作用是通過介質循環控制模具溫度，保證塑料熔體在型腔內均勻冷卻固化，同時滿足不同塑料原料的成型溫度要求，減少制品翹曲、縮孔、內應力過大等成型缺陷。

排氣系統

通常由型腔末端的排氣槽、分型面間隙、鑲件配合間隙等組成，核心作用是在熔體填充過程中，快速排出型腔內部的空氣以及塑料熔體受熱產生的揮發氣體，避免制品出現缺料、氣泡、燒焦、熔接痕等外觀與性能缺陷。

側向分型與抽芯系統

由斜導柱、滑塊、油缸、齒條、鎖緊塊等部件組成，針對帶有側孔、側凹、內外螺紋、倒扣結構的制品，在開模頂出前完成側向結構的抽芯動作，合模時完成復位，實現復雜側向結構的一次性成型。

二、注塑模具的標準工作流程

注塑模具的工作流程與注塑機動作協同完成，為閉環式循環作業，單次循環周期根據制品結構、原料特性從十幾秒至數分鐘不等，完整流程分為 6 個標準步驟：

1. 合模鎖緊：注塑機帶動模具動模向定模側移動，經導向系統定位后完成精準合模，鎖模機構以設定的高壓鎖緊模具，保證模具在注射過程中可承受熔體高壓，不出現開縫溢料。

2. 熔體塑化：同步合模動作，注塑機料筒通過加熱圈與螺桿剪切作用，將塑料原料加熱至熔融溫度，經螺桿旋轉攪拌完成塑化，形成均勻、穩定的塑料熔體，儲存于料筒前端射嘴處。

3. 高壓注射：模具鎖緊完成后，注塑機螺桿以設定的壓力與速度向前推進，將熔融塑料熔體通過澆注系統高速注入模具型腔，直至熔體完全填滿型腔所有空間。

4. 保壓補縮：熔體填滿型腔后，注塑機螺桿持續保持設定壓力，向型腔內補充少量熔體，補償塑料冷卻過程中產生的體積收縮，保證制品尺寸飽滿，避免出現縮孔、凹陷、尺寸偏差等問題。

5. 冷卻定型：保壓階段結束后，模具溫度調節系統持續工作，通過循環介質帶走型腔內熔體的熱量，使塑料熔體從熔融狀態均勻冷卻至固化溫度，完成制品結構定型，達到設計的結構強度與尺寸精度。

6. 開模頂出：制品完全冷卻定型后，注塑機帶動動模與定模分離完成開模，同步觸發頂出系統動作，頂出機構將制品平穩推出型腔，完成單次成型循環，模具進入下一次合模準備。

三、注塑模具的核心用途

注塑模具的核心價值圍繞塑料制品的工業化生產展開，核心用途可分為 5 個維度，覆蓋制品從設計到量產的全鏈路需求：

實現塑料制品的規?；?、標準化量產

這是注塑模具最核心的用途。通過模具成型可實現塑料制品的百萬級、千萬級連續量產，單套模具單次循環可同步成型 1 件至多件制品，所有制品的尺寸公差、外觀狀態、性能指標高度一致，產品合格率可穩定控制在 99% 以上。相較于單件定制、3D 打印等生產方式，模具量產可將單件制造成本降低 90% 以上，是塑料制品實現工業化普及的核心前提。

實現復雜結構制品的一體化成型

注塑模具可通過模塊化結構設計，一次性成型帶有復雜曲面、內部卡扣、內外螺紋、薄壁結構、加強筋、封閉流道等特征的制品，無需進行車、銑、鉆、磨等二次機械加工，大幅縮短生產周期，同時避免二次加工帶來的尺寸偏差、材料損耗與結構強度下降，提升制品的整體結構穩定性。

適配全品類塑料原料，覆蓋全場景性能需求

注塑模具可通過材質選型、結構優化、溫控設計，適配市面上數百種塑料原料，包括通用塑料（PE、PP、ABS、PS 等）、工程塑料（PC、PA、POM、PBT 等）、特種工程塑料（PEEK、PSU、PEI 等），可滿足制品在高強度、高透明、阻燃、耐高溫、耐化學腐蝕、食品級、醫療級、航空級等不同維度的性能要求，覆蓋民用至高端工業的全場景應用。

實現制品外觀與功能的一體化成型

注塑模具可在型腔表面進行紋理、圖案、logo、字符等結構加工，在成型過程中一次性實現制品高光、啞光、磨砂、皮紋、浮雕等外觀效果，無需進行噴漆、印刷、覆膜等二次表面處理；同時可同步完成制品的裝配結構、受力結構、密封結構等功能設計，實現外觀效果與使用功能的一體化成型，兼顧制品的外觀一致性與使用可靠性。

適配全自動化生產體系，提升制造智能化水平

注塑模具可與注塑機械手、自動上料系統、在線檢測設備、自動包裝線等配套，實現無人化 24 小時連續生產，大幅降低人工成本，減少人為因素導致的質量波動。同時可配套模具狀態監測、型腔壓力監測等智能模塊，實現成型過程的實時管控與數據追溯，是現代制造業自動化、智能化升級的核心基礎裝備。

四、注塑模具的全行業應用場景

注塑模具的應用覆蓋現代制造業絕大多數領域，是民用產品與工業裝備配套的核心工藝裝備，主流應用場景如下：

1. 日用家居行業

是注塑模具最廣泛的應用領域，主要成型制品包括餐具、水杯、收納容器、衣架、衛浴配件、清潔工具、玩具、文具等民用產品。該領域模具以多型腔、高量產、低成本為核心特點，適配通用塑料原料，滿足民用產品的大批量生產需求。

2. 電子電器行業

是精密注塑模具的核心應用領域，主要成型制品包括手機、電腦、平板、可穿戴設備的外殼與內部結構件，電視、空調、冰箱、洗衣機等家電的外殼與功能配件，充電器、插座、路由器、開關等電工產品的殼體與結構件。該領域模具對尺寸精度、外觀質感、裝配配合度要求極高，多為高精度、高穩定性模具，適配阻燃、抗靜電等特殊性能塑料原料。

3. 汽車制造行業

是大型、復雜注塑模具的核心應用領域，主要成型制品包括汽車保險杠、儀表盤、中控面板、車門內飾板、車燈組件、座椅配件、后視鏡外殼等內外飾件，以及發動機周邊塑料配件、線束護套、密封件等功能結構件。該領域模具對結構強度、耐候性、尺寸穩定性、模具壽命要求極高，多采用大型多腔模具、熱流道模具，適配高強度、耐候性工程塑料。

4. 醫療健康行業

是超高潔凈度、高精度注塑模具的專用領域，主要成型制品包括注射器、輸液器、醫用導管、檢測試劑盒、醫用耗材、手術器械配件、藥瓶、藥盒等醫療產品。該領域模具對衛生等級、耐腐蝕性、無析出、尺寸一致性要求嚴苛，多采用醫用級不銹鋼材質，適配醫療級、可滅菌塑料原料，生產環境需符合 GMP 潔凈標準。

5. 包裝行業

是高速量產注塑模具的核心應用領域，主要成型制品包括飲料瓶蓋、食品包裝盒、化妝品容器、薄壁包裝杯、吸塑模具配套制品等。該領域模具以超高型腔數、超短循環周期、高耐磨性為核心特點，可實現每分鐘數十模的高速連續生產，適配食品級包裝專用塑料原料。

6. 新能源行業

是高端精密注塑模具的新興核心應用領域，主要成型制品包括動力電池外殼、電芯支架、絕緣件、母線排組件、充電樁殼體與配件、新能源汽車電控系統塑料配件、光伏組件塑料配件等。該領域模具對絕緣性能、耐高溫、阻燃、尺寸精度、結構強度要求極高，多為特種工程塑料專用精密模具。

7. 建材與市政工程行業

主要成型制品包括 PVC/PPR 管道管件、閥門配件、線槽線管、開關插座底盒、給排水配件、市政綠化用塑料配件、門窗配套塑料件等。該領域模具側重結構強度、耐磨性、長壽命，適配高強度、耐老化塑料原料，多為中型量產模具。

8. 航空航天與高端裝備行業

是特種精密注塑模具的高端應用領域，主要成型制品包括機艙內飾件、航空設備絕緣配件、衛星結構配件、精密儀器外殼、軍工裝備配套塑料件等。該領域模具對材料性能、尺寸精度、耐候性、可靠性要求極高，適配 PEEK、PEI 等特種工程塑料，模具加工精度與品控標準處于行業頂端。

五、注塑模具的主流分類與適配場景

為匹配不同制品的生產需求，注塑模具可按不同維度分為多個品類，主流分類與適配場景如下：

按型腔數量分類

分為單型腔模具與多型腔模具。單型腔模具單次循環僅成型 1 件制品，適配大型制品、高精度制品、小批量試制產品；多型腔模具單次循環可同步成型多件制品，適配小型制品、大批量量產產品，最高可實現上百腔同步成型。

按澆注系統分類

分為冷流道模具與熱流道模具。冷流道模具結構簡單、成本低，適配中小批量生產、通用制品；熱流道模具通過加熱系統保持流道內熔體始終處于熔融狀態，無澆口廢料，可縮短成型周期，適配大批量量產、高精度、高品質要求的制品。

按成型原料分類

分為熱塑性塑料模具、熱固性塑料模具、特種工程塑料模具。熱塑性塑料模具為通用型模具，適配絕大多數民用與工業制品；熱固性塑料模具需配套加熱固化系統，適配酚醛、環氧等熱固性塑料；特種工程塑料模具需適配高溫、高壓成型工藝，采用耐高溫、耐腐蝕模具鋼材，適配高端工業制品。

按模具精度分類

分為普通精度模具、高精度模具、超高精度模具。普通精度模具公差控制在 0.1mm 級別，適配民用日用品、結構件；高精度模具公差控制在 0.01-0.05mm 級別，適配電子電器、汽車配件；超高精度模具公差控制在 0.005mm 以內，適配醫療耗材、精密儀器、航空航天配件。

總結

注塑模具是現代制造業中實現塑料制品工業化生產的核心基礎裝備，其核心價值在于通過精密的結構設計與穩定的循環作業，實現復雜塑料制品的低成本、大批量、標準化、一體化成型。其應用場景覆蓋日用家居、電子電器、汽車制造、醫療健康、新能源、航空航天等幾乎所有制造業領域，是支撐現代工業體系發展的關鍵配套環節。

隨著制造業智能化、精密化升級，注塑模具正朝著高精度、長壽命、自動化、智能化、綠色化方向發展，其在高端制造領域的核心地位將進一步提升，成為推動制造業高質量發展的重要支撐。
