導柱作為注塑模具的核心導向零件，長期高速開合模運行后容易出現磨損、拉傷、松動等問題，直接影響模具合模精度、產品尺寸穩定性，嚴重時會造成型腔型芯碰傷、產品飛邊增大。規范完成導柱拆卸、檢測、裝配與調試，是恢復模具精度、保障連續穩定生產的關鍵環節。本文按照標準維修流程，詳細說明導柱磨損后的完整更換步驟，可作為車間技術文檔直接使用。

一、維修前準備與安全確認

更換導柱前必須做好安全確認與工具準備，避免維修過程中出現模具滑落、部件損傷等風險。先將模具從注塑機上安全拆下，放置在專用維修平臺并可靠固定，清理型腔、分型面及導向部位的油污、鐵屑與廢料。準備好與原規格一致的新導柱、配套導套、內六角扳手、銅棒、銅墊塊、百分表、油石、砂紙、高溫潤滑脂等工具與耗材。確認模具處于完全分模狀態，所有活動部件位置穩定，無彈簧彈出、滑塊竄動等隱患，操作人員佩戴防護手套，確保維修環境整潔安全。

二、磨損導柱與導套拆卸

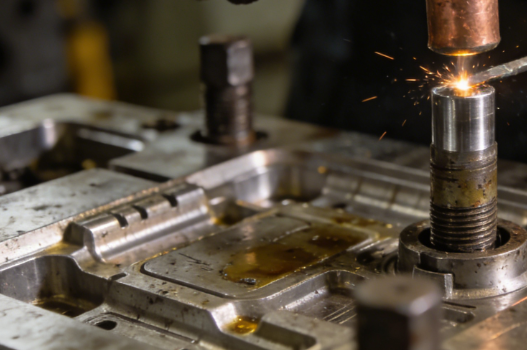

先檢查導柱固定方式，常見為尾部螺絲壓緊或法蘭固定結構。用內六角扳手松開導柱固定螺絲，力度均勻避免滑牙。使用銅棒輕輕敲擊導柱非工作端面，使其與模板安裝孔逐步松動，禁止使用鐵錘直接敲擊，防止導柱斷裂或模板孔變形。將導柱平穩取出后，同步檢查配套導套的磨損情況，若導套內孔拉傷、間隙過大或出現異響，必須與導柱一并更換。拆卸導套時同樣采用銅棒輕敲方式取出，避免損傷模板孔內壁，拆下的舊導柱導套做好標記，方便核對型號與磨損位置。

三、模板安裝孔檢測與修復

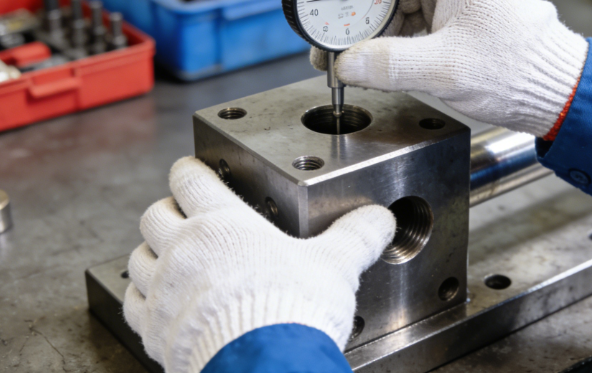

導柱導套拆除后，對模板安裝孔進行全面檢測，這是保證新配件裝配精度的關鍵。用干凈棉布擦拭孔壁，檢查是否存在變形、橢圓、拉傷或銹蝕問題。使用百分表檢測安裝孔的圓度、垂直度及尺寸精度，確保符合模具裝配要求。輕微拉傷可用油石或細砂紙輕輕拋光修復，若安裝孔變形嚴重、間隙超標，需先進行鑲套處理或重新鏜孔加工，不可直接裝配新導柱，防止出現裝配過緊卡死、合模偏位等問題。

四、新導柱與導套裝配

裝配前將新導柱、導套擦拭干凈，核對尺寸與配合間隙，確保與原配件一致。先裝配導柱，將導柱平穩放入模板安裝孔，用銅棒均勻輕敲端面，使其完全到位并保證與模板垂直，無傾斜無松動。擰緊固定螺絲，扭力適中，防止用力過大導致導柱變形或螺紋損壞。再裝配導套，采用相同方法將導套壓入對應模板孔，保證位置精準。裝配完成后手動滑動導柱導套，檢查運動是否順暢，無卡滯、無明顯松動間隙，確保導向功能正常。

五、合模對中與精度調試

導柱導套裝配完成后，進行動模與定模合模對中調試。緩慢手動合模，觀察導柱與導套對接狀態，確保無干涉、無偏斜、無異常阻力。合模到位后檢查分型面貼合是否均勻，無高低差、無間隙。使用百分表檢測導柱垂直度、合模錯位量，調整至模具標準公差范圍內。多次手動開合模，確認導向順暢穩定，無卡頓、無偏移，然后在導柱工作面涂抹適量高溫潤滑脂，減少運行磨損，提升使用壽命。

六、試模驗證與驗收

完成裝配與調試后，將模具安裝至注塑機進行試模驗證。設定合理的開合模速度與壓力，低速運行若干周期，觀察模具運行狀態，確認導向部位無異響、無發熱、無異常磨損。試生產后檢查產品外觀與尺寸，重點查看飛邊、錯位、壁厚均勻性等問題，產品質量穩定、尺寸合格，模具開合模順暢，方可判定導柱更換合格。最后做好維修記錄，注明導柱規格、更換位置與調試結果，便于后續維護追溯。

規范完成導柱更換與精度調試，能夠快速恢復注塑模具導向精度，減少產品不良率，延長模具整體使用壽命。維修過程中嚴格遵循先檢測后裝配、先手動后試機的原則，可有效避免二次損傷，保證維修質量與生產安全性。
