在注塑模具生產中，鏡面模具廣泛應用于透明件、外觀件、光學件等高品質產品，鏡面質量直接決定塑件表面光澤、透明度與外觀檔次。很多企業(yè)在模具拋光階段可以達到很高的鏡面等級，但在實際生產、存放、轉運過程中，鏡面很快出現(xiàn)劃傷、銹蝕、麻點、橘皮、光澤下降等問題，導致頻繁修模、停機拋光，嚴重影響生產效率與產品穩(wěn)定性。想要長期保持注塑模具鋼材拋光后的鏡面度，不能只依賴高質量的拋光工藝，更需要建立一套從拋光收尾、生產防護、清潔規(guī)范、定期保養(yǎng)、環(huán)境控制到材料與表面強化的完整體系，從源頭減少磨損、腐蝕、氧化與外力損傷，實現(xiàn)鏡面質量長效穩(wěn)定。

一、拋光收尾：筑牢鏡面保持的基礎防線

拋光收尾是保持鏡面度的第一道關口，也是最容易被忽視的環(huán)節(jié)。模具在完成粗拋、精拋、鏡面拋光后，表面會殘留鉆石膏、砂紙粉末、油污、切削液等雜質，這些物質如果殘留在型腔表面，在高溫生產或潮濕環(huán)境下會形成腐蝕源，直接破壞鏡面。因此拋光結束后必須進行徹底清洗，優(yōu)先采用超聲波清洗機配合中性專用清洗劑，在低溫環(huán)境下清洗，避免高溫對鋼材組織產生影響。清洗后用去離子水沖凈，再用無塵熱風或干燥潔凈的壓縮空氣完全吹干，確保型腔無任何水漬殘留。隨后在強光下多角度檢查，重點觀察是否存在發(fā)絲痕、暗紋、麻點、局部橘皮等缺陷，發(fā)現(xiàn)問題及時用更細粒度的鉆石膏輕輕修復。完成檢驗后，應立即進行防氧化處理，避免鏡面在空氣中長時間暴露而產生暗斑或氧化層，為后續(xù)長期使用打下穩(wěn)定基礎。

二、生產防護：規(guī)避生產過程中的鏡面損傷

生產過程中的規(guī)范操作，是決定鏡面度能否持久保持的關鍵。注塑原料、工藝參數、脫模劑選擇以及人員操作習慣，都會直接影響鏡面狀態(tài)。在原料方面，玻纖增強材料、加填料材料對模腔沖刷力極強，容易造成鏡面磨損、拉毛，應合理選擇模具鋼材并優(yōu)化工藝，降低射速與模溫波動，減少料流對鏡面的沖擊。工藝上要嚴格控制料筒溫度，避免原料過熱分解產生酸性氣體，這些氣體會在型腔內凝結，對高拋光模具鋼造成腐蝕。

脫模劑必須使用鏡面模具專用、無硅、無殘留、易清洗的類型，嚴禁使用普通油性或含硅油脫模劑，否則會在表面形成難以清除的油膜，導致塑件出現(xiàn)霧面、針孔。操作時嚴禁用手直接觸碰鏡面，人手的汗液與油脂會在短時間內造成銹蝕。清理殘膠只能使用銅刀、尼龍刮刀或軟質工具，絕對禁止使用鋼絲、鐵片等硬質物品刮擦型腔。每生產 500-1000 模次后，應使用無塵布蘸酒精或專用鏡面清潔劑輕輕擦拭，保持表面潔凈，減少積碳與析出物附著。

三、日常清潔：遵循 “無塵無刮無腐蝕” 原則

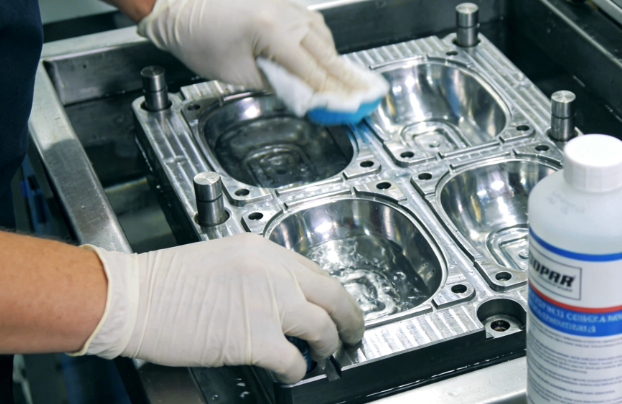

日常清潔的方式直接關系鏡面壽命，清潔的核心原則是 “無塵、無刮、無腐蝕”。日常維護應先使用低壓無塵空氣將表面浮塵吹凈，再用超細纖維無塵布蘸取中性、無研磨成分的清潔劑，沿同一方向輕擦，避免來回擦拭造成細微劃痕。對于頑固污漬、燒焦料或析出物，不可強行刮除，可采用低溫超聲波清洗，清洗后迅速烘干，防止水分殘留導致氧化。

嚴禁使用百潔布、普通抹布、研磨膏或強酸強堿清潔劑，這些都會對鏡面造成不可逆損傷。很多模具鏡面失效并非生產磨損，而是清潔方式不當導致的劃傷與腐蝕，規(guī)范清潔可以大幅延長鏡面保持時間，降低維護成本。

四、定期保養(yǎng)：延長鏡面壽命的關鍵舉措

定期保養(yǎng)是延長鏡面模具壽命的重要手段，尤其在停機、換模、長期存放階段更為關鍵。短期停機（≤7 天）時，必須將型腔徹底清潔烘干，噴涂鏡面專用防銹油，形成均勻薄油膜，再用隔離紙或 PE 膜覆蓋，防止灰塵與濕氣接觸。長期存放（>7 天）的模具，應放入密封防潮箱內，放置干燥劑，嚴格控制環(huán)境濕度在 40%-50%、溫度在 15-25℃，避免陽光直射、溫差過大導致凝露，防止鏡面氧化銹蝕。

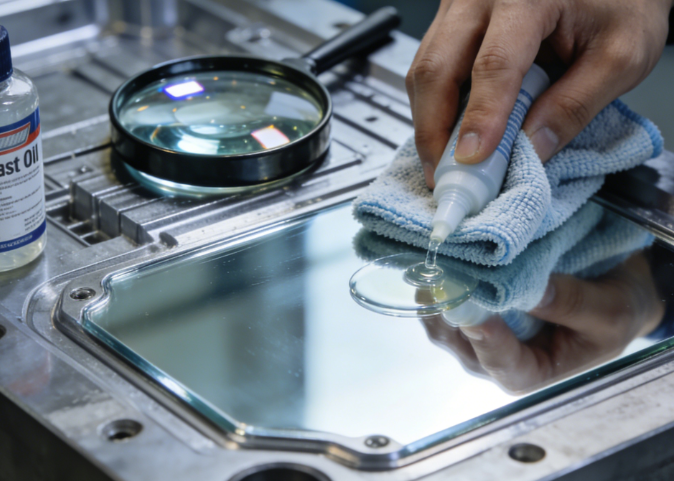

存放期間應每月進行一次定期檢查，用 10 倍放大鏡觀察鏡面表面，重點排查是否出現(xiàn)銹點、暗斑、細微劃痕等缺陷，一旦發(fā)現(xiàn)立即處理 —— 輕微銹點可先用無塵布蘸專用除銹劑輕輕擦拭，再用細粒度鉆石膏輕拋修復，最后重新做防氧化、防銹處理，避免缺陷擴大。對于高頻率使用的鏡面模具，每 3-6 個月或生產 5 萬模次后，可進行表面強化處理，如離子氮化（提升表面硬度至 HV1000 以上）、PVD 涂層（TiN、DLC 等），有效提升鏡面耐磨性、耐腐蝕性，從根本上延長鏡面保持周期。

五、環(huán)境控制：搭建鏡面防護的外部環(huán)境

環(huán)境控制是保持鏡面度的外部保障，生產車間與模具存放區(qū)的環(huán)境狀態(tài)，直接影響鏡面氧化、腐蝕與劃傷的概率。首先需保證存放區(qū)與生產車間干燥、通風、低塵、恒溫，遠離腐蝕性氣體、化學品與水源，避免酸堿物質接觸鏡面造成腐蝕。其次嚴格控制環(huán)境濕度，濕度過高會加速模具鋼材氧化，即使是耐腐蝕鋼種，在高濕環(huán)境下也會出現(xiàn)暗斑與銹點，建議長期保持濕度在 40%-50%。

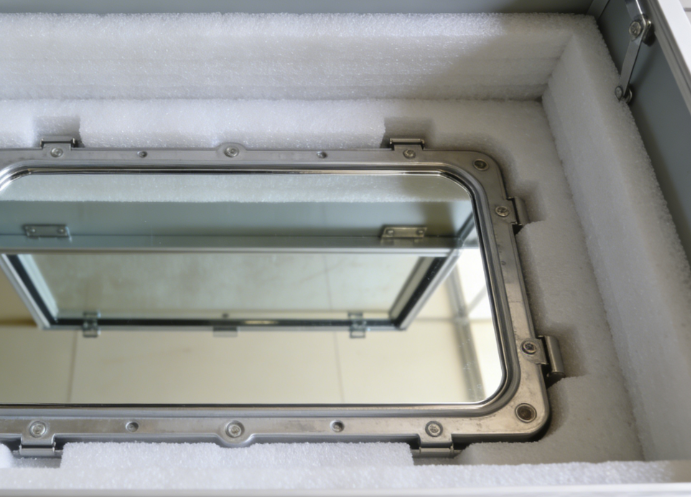

模具存放時應單獨放置，避免與其他金屬件堆疊，鏡面型腔之間用軟質隔離紙或泡棉分隔，防止相互碰撞、摩擦造成劃傷。模具轉運過程中，需使用專用模具箱，內部添加軟質襯墊，減少運輸過程中的震動與磕碰，規(guī)避意外劃傷風險。生產車間應控制粉塵含量，拋光與修模區(qū)需遠離注塑機，防止鐵屑、粉塵落入型腔，污染或劃傷鏡面。

六、材料與工藝適配：從源頭提升鏡面保持力

材料選擇與拋光工藝的合理性，是鏡面度長期保持的基礎前提。高鏡面模具應選用高純凈度、高拋光性、耐腐蝕的模具鋼材，如 S136、STAVAX、TS520 等，這類鋼材雜質少、金相組織均勻，無氣孔、砂眼，可有效減少拋光后出現(xiàn)麻點、針孔的風險，同時具備良好的耐腐蝕性與耐磨性。

熱處理環(huán)節(jié)需嚴格控制硬度，建議將模具鋼硬度控制在 HRC48-54，硬度過高會增加拋光難度，易出現(xiàn)拋光裂紋；硬度過低則會降低鏡面耐磨性，易被料流沖刷磨損。拋光過程必須遵循 “逐級遞進” 原則，嚴禁跳級操作，依次經過粗拋（油石→400#-1500# 砂紙）、精拋（3μm→0.5μm 鉆石膏）、鏡面拋（0.25μm 鉆石膏），每一道工序都要徹底消除上一道工序的紋路，拋光壓力輕而均勻，避免局部過熱產生橘皮紋、裂紋等缺陷，確保鏡面基礎質量穩(wěn)定。

總而言之，注塑模具鋼材拋光后鏡面度的長期保持，是一項系統(tǒng)性工作，它依賴于高質量的拋光基礎、嚴格的生產操作、規(guī)范的清潔流程、定期的保養(yǎng)維護、穩(wěn)定的存放環(huán)境以及合理的材料與工藝選擇。只有將每一個環(huán)節(jié)落實到位，形成標準化的管理流程，才能讓鏡面模具在長期生產中始終保持優(yōu)異的表面質量，減少修模次數，提升產品穩(wěn)定性與企業(yè)經濟效益。
