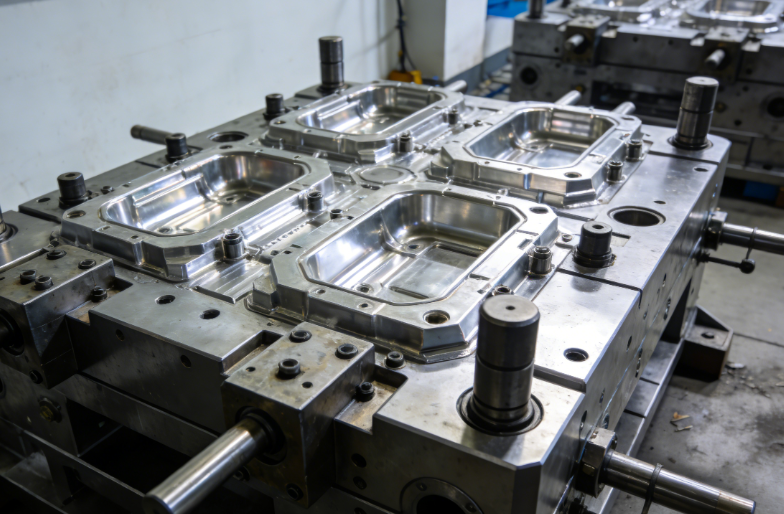

在注塑模具長期使用過程中，型腔、型芯、滑塊、鑲件、澆口套等關鍵部位容易因疲勞、應力集中、熱處理不當、腐蝕或沖擊產生微裂紋與宏觀裂紋，裂紋一旦擴展，會直接導致模具報廢、產品飛邊、拉傷甚至生產安全問題。因此，規范、系統的裂紋檢測是模具維護與壽命管理的重要環節。本文從目視初檢、表面強化檢測、內部無損檢測、現場實用方法四個方面，全面介紹注塑模具鋼材裂紋的主流檢測手段，適用于 S136、NAK80、718、H13、420 等各類模具鋼。

一、目視與放大鏡初檢

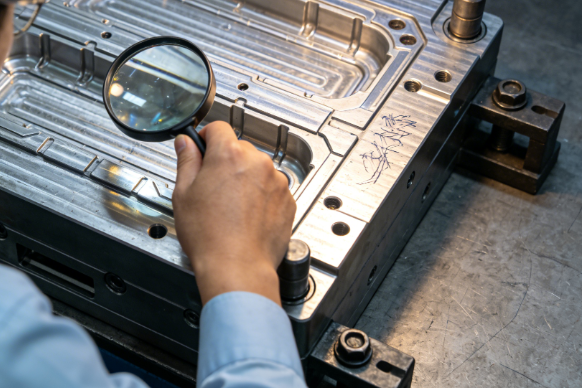

目視檢測是所有裂紋檢測的第一步，無需復雜設備，適合快速篩查明顯裂紋。檢測前需將模具表面清潔干凈，去除油污、銹跡、塑膠殘留與積碳，保證光線充足，可配合強光手電從側面斜射，讓裂紋形成明顯陰影。對于細微裂紋，使用5~20 倍手持放大鏡或臺式放大鏡，重點觀察應力集中區域，包括尖角、R 角根部、澆口附近、頂針孔周邊、鑲件拼縫線、滑塊接觸面、冷卻水道口等位置。該方法優點是簡單高效、零成本，可快速判斷是否存在明顯開裂、崩角、銹蝕擴展裂紋；缺點是無法發現深度較深、內部閉合及極細微的表面微裂紋，只能作為初步篩選手段。

二、滲透檢測（PT）—— 表面開口裂紋最實用

滲透檢測是注塑模具表面開口裂紋最常用、效果最穩定的無損檢測方法，特別適合復雜型腔、曲面、死角等部位，對微裂紋靈敏度極高。檢測流程為清潔干燥待檢區域，噴涂紅色滲透劑，保持 5~15 分鐘讓液體充分滲入裂紋內部，擦除多余滲透劑并噴涂顯像劑，裂紋內的滲透劑會在白色顯像劑上快速析出，形成清晰紅色線條，直觀顯示裂紋形狀、長度與走向。該方法不受模具材料硬度、結構復雜度影響，操作簡單、攜帶方便、成本低，非常適合車間現場對成品模具、維修后模具進行全面檢測，能夠檢出目視難以發現的微米級表面開口裂紋，是模具行業標配檢測手段。

三、磁粉檢測（MT）—— 鐵磁性模具鋼專用

磁粉檢測僅適用于鐵磁性模具鋼材，如 S136、420、718、H13、NAK80 等，不適用于無磁合金，主要用于檢測表面及近表面裂紋。檢測時通過專用磁粉機對模具部位磁化，在表面噴灑磁懸液，裂紋等缺陷會形成漏磁場，吸附磁粉聚集形成明顯痕跡，可直接觀察裂紋位置與形態。磁粉檢測靈敏度高于滲透檢測，不僅能發現表面開口裂紋，還能檢出表面下淺內部裂紋，適合模架、模板、大尺寸型芯、受力結構件的快速檢測，檢測速度快、適合大面積篩查。但該方法要求模具鋼材具備鐵磁性，且檢測后需要退磁，否則會吸附鐵屑影響生產，對非鐵磁性材料不適用。

四、超聲波檢測（UT）—— 內部裂紋與深層缺陷

超聲波檢測主要用于模具內部裂紋、疏松、夾雜、熱處理裂紋等深層缺陷檢測，適合模具鋼坯料、大型模塊、熱處理后及長期受力疲勞的關鍵部件。通過超聲波探頭向鋼材內部發射聲波，遇到裂紋等不連續界面會產生反射波，儀器根據反射信號判斷缺陷位置、深度與大小。該方法穿透能力強，可檢測模具內部深層裂紋，不損傷模具結構，適合對模具可靠性要求高的場景，如高壽命精密模具、大型汽車模具、多腔模具。缺點是對操作人員經驗要求高，對表面復雜、曲面多的型腔部位檢測難度大，更適合模板、模芯等規則結構的內部缺陷檢測。

五、工業內窺鏡與影像檢測 —— 深腔、死角專用

對于模具深腔、細筋、冷卻水道內部、頂針孔內壁、流道內部等目視無法到達的隱蔽位置，可使用工業視頻內窺鏡進行檢測。將超細探頭伸入內部，通過屏幕實時觀察內壁狀態，可清晰發現內壁裂紋、腐蝕、剝落、堵塞等問題，部分高清內窺鏡還可拍照、錄像留存記錄。該方法是深腔模具、熱流道模具、復雜結構模具內部檢測的專用手段，解決了常規方法無法檢測隱蔽部位的痛點，直觀可靠、操作靈活，在精密注塑模具維護中應用越來越廣泛。

六、模具裂紋檢測實用流程建議

為保證檢測全面高效，現場可采用標準化流程：先進行清潔與目視 + 放大鏡初檢，快速定位明顯缺陷；對型腔、澆口、R 角等關鍵部位使用滲透檢測，確認表面微裂紋；對模板、受力件使用磁粉檢測，篩查表面及近表面裂紋；對大型模塊、關鍵部件使用超聲波檢測，排除內部隱患；對深腔、流道、水道使用內窺鏡檢測，覆蓋隱蔽區域。通過多層級、多方法結合，可最大限度避免裂紋漏檢，提前發現風險。

總結

注塑模具鋼材裂紋檢測是預防模具失效、保障穩定生產的關鍵工作。目視與放大鏡適合初篩，滲透檢測適合表面開口裂紋，磁粉檢測適合鐵磁性鋼材近表面缺陷，超聲波檢測適合內部深層裂紋，內窺鏡適合隱蔽位置。根據模具材料、結構、使用場景合理搭配檢測方法，既能及時發現早期微裂紋，避免裂紋擴展導致嚴重?fù)p壞，又能準確評估模具狀態，指導維修、補焊或更換，有效延長模具使用壽命，降低生產停機與報廢成本。
